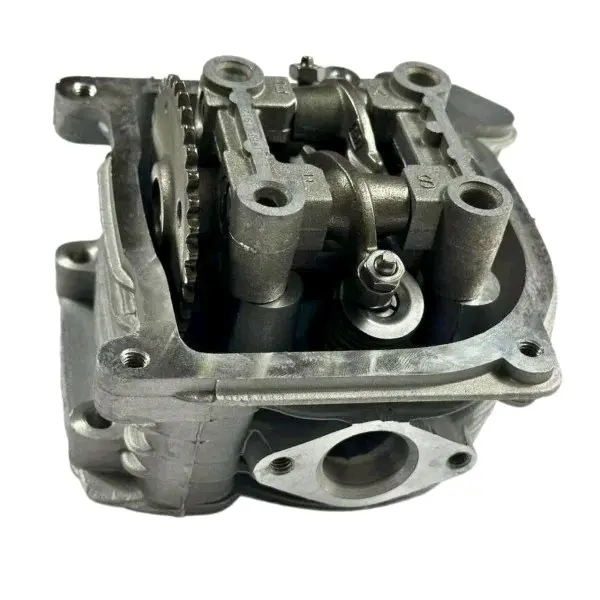

Головка цилиндра 4T GY6 100 Ø50 в сборе, без крышки

Головка цилиндра 4T GY6 100 Ø50 в сборе

Головка предназначена для ремонта четырехтактных двигателей GY6 100, устанавливаемых на китайские скутеры. Она рассчитана на сопряжение с цилиндром диаметром 50 мм и поставляется в собранном исполнении, но без клапанной крышки. Такой вариант подходит для восстановления верхней части мотора, когда корпус головки, клапанный механизм или посадочные поверхности старой детали повреждены, а имеющуюся крышку планируется использовать повторно либо подобрать отдельно.

Головка закрывает цилиндр сверху, образует камеру сгорания и размещает детали газораспределения. Через впускной и выпускной каналы происходит наполнение цилиндра свежей смесью и отвод отработавших газов, а клапаны должны открываться в заданные фазы и герметично закрывать камеру во время сжатия и сгорания. Поэтому состояние этой детали непосредственно влияет на компрессию, запуск, устойчивость работы двигателя и корректность газообмена. В верхней части установлены распределительный вал и коромысла, сбоку расположена звездочка привода ГРМ.

Совместимость и подбор

Основные ориентиры для выбора — семейство GY6 100, четырехтактная схема и диаметр цилиндра 50 мм. Предусмотрена совместимость с двигателями 139QMA/1P39QMA и 139QMB/1P39QMB. Одного обозначения объема недостаточно: перед заказом сопоставьте снятую головку с новой по расположению шпилек и крепежных отверстий, форме привалочной плоскости, конфигурации камеры сгорания и каналов, впускному и выпускному патрубкам, а также по расположению привода ГРМ.

• Диаметр сопряжения: головка рассчитана на цилиндр Ø50 мм; этот размер должен совпадать с установленной цилиндро-поршневой группой.
• Тип двигателя: четырехтактный GY6 100; для других вариантов GY6 с иным диаметром деталь не выбирают только по внешнему сходству.
• Исполнение: головка укомплектована распределительным валом и коромыслами, что удобно при комплексном ремонте верхней части мотора.
• Крышка: клапанная крышка не входит в это исполнение, поэтому заранее проверьте пригодность имеющейся крышки, ее посадку и крепление.
• Присоединительные места: сравните фланцы впуска и выпуска, положение крепежа и проходов с демонтированной деталью.

Что учесть при установке

Перед монтажом очистите сопрягаемые поверхности и проверьте их состояние: на них не должно быть повреждений, способных нарушить уплотнение между цилиндром и головкой. Уплотнительные детали подбирают под конкретную конфигурацию двигателя, поэтому до начала работ подготовьте соответствующие прокладки. Крепеж затягивают равномерно, в последовательности и с моментом, предусмотренными сервисными данными соответствующего мотора.

После установки необходимо правильно выставить фазы газораспределения, проверить положение распределительного вала и отрегулировать тепловые зазоры клапанов по требованиям двигателя. До первого запуска вручную прокрутите коленчатый вал и убедитесь, что механизм движется свободно, метки возвращаются в правильное положение, а постороннего контакта деталей нет. После сборки контролируют герметичность соединений и стабильность работы мотора.

Эта головка подходит для ремонта GY6 100 с цилиндром Ø50 мм, когда нужна собранная деталь без верхней крышки. Точная сверка кода двигателя, геометрии посадки и внешних соединений помогает избежать несовместимости и лишней разборки скутера.
