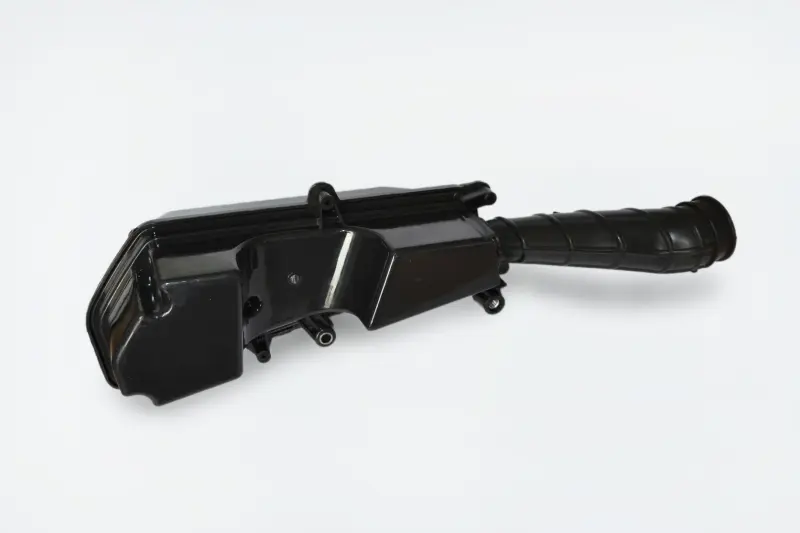

Воздушный фильтр в сборе 4T GY6 50 для 10″ колеса, поролоновый

Воздушный фильтр в сборе 4T GY6 50 для 10″ колеса

Комплектный воздушный фильтр предназначен для скутеров с четырехтактным двигателем GY6 50 и 10-дюймовым колесом. Он очищает воздух перед его поступлением к карбюратору, задерживая дорожную пыль и другие загрязнения. Поролоновая фильтрующая вставка размещена внутри закрытого корпуса, а удлиненный присоединительный патрубок направляет очищенный поток во впуск. Такое исполнение подходит для ремонта, при котором требуется заменить не только загрязненную вставку, но и корпус с патрубком.

Назначение и конструкция

Фильтр формирует штатный воздушный тракт между наружным воздухом и карбюратором. Поролон задерживает загрязнения, корпус удерживает вставку в предусмотренном положении и отделяет очищенную часть тракта от окружающей среды. Присоединительный патрубок позволяет связать корпус с впуском двигателя без установки отдельного открытого фильтра. На корпусе предусмотрены формованные точки крепления, поэтому при подборе необходимо учитывать их расположение относительно рамы, двигателя и соседних деталей скутера.

Позиция предлагается в сборе: корпус, фильтрующая вставка и патрубок образуют единый узел. Это практичный вариант при трещинах корпуса, повреждении соединительной части, деформации крышки, сломанных креплениях либо отсутствии нескольких деталей штатного воздушного фильтра. Если старый корпус исправен, а поролон только загрязнен, сначала следует оценить возможность обслуживания вставки по руководству конкретного скутера.

Как проверить совместимость

Обозначение GY6 охватывает несколько исполнений скутерных двигателей и шасси, поэтому одного совпадения рабочего объема недостаточно. Эта версия рассчитана на четырехтактную конфигурацию GY6 50 с 10-дюймовым колесом; в товарных каталогах такое исполнение связывают с двигателями семейства 139QMA/1P39QMA и 139QMB/1P39QMB. Перед установкой сопоставьте снятую деталь и новый фильтр по основным признакам:

• Тип двигателя: четырехтактный GY6 50, а не внешне похожая двухтактная или крупнокубатурная версия.
• Размер колеса: исполнение для 10″ отличается от вариантов, рассчитанных на 12-дюймовое колесо.
• Форма корпуса: должны совпадать общий контур, положение крышки и доступное место под облицовкой.
• Патрубок: проверьте направление, длину и посадку соединения со стороны карбюратора.
• Крепления: сравните количество и расположение проушин, отверстий и опорных точек.

Дополнительно сопоставьте расположение всех подсоединений и свободное пространство рядом с колесом. Даже у скутеров с одинаковым обозначением двигателя компоновка рамы и пластика может различаться.

Установка и дальнейшее обслуживание

Перед снятием старого фильтра запомните прокладку патрубка и положение крепежа. Новый корпус устанавливают без перекоса, после чего соединение с карбюратором надежно фиксируют, не пережимая и не деформируя патрубок. Крышка должна прилегать по всему контуру, а корпус не должен касаться колеса или подвижных деталей. После сборки проверьте устойчивость креплений и отсутствие щелей на участке после поролоновой вставки: воздух к карбюратору должен проходить через фильтрующий слой.

Состояние поролона проверяют во время планового обслуживания и после поездок в особенно пыльных условиях. Сильное загрязнение ограничивает поток воздуха, а разрывы, усадка или неправильная посадка ухудшают очистку. Способ промывки, сушки и пропитки выбирают по сервисным требованиям конкретной техники и применяемого поролона. Корпус и патрубок также осматривают на трещины, деформацию и ослабленные соединения. Правильно подобранный и установленный фильтр помогает поддерживать чистоту впуска и штатную работу карбюраторного двигателя.
