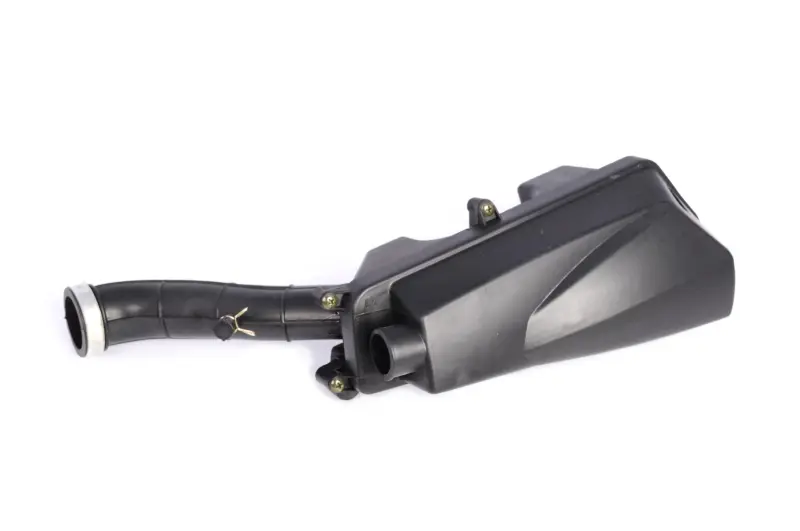

Воздушный фильтр в сборе 4T GY6 50 для 12-дюймового колеса, поролоновый

Воздушный фильтр в сборе 4T GY6 50 для скутера с 12-дюймовым колесом

Комплектный воздушный фильтр предназначен для скутеров с четырехтактным двигателем семейства GY6 50 и исполнением ходовой части под 12-дюймовое колесо. Деталь объединяет закрытый корпус, поролоновый фильтрующий вкладыш и присоединительный патрубок. Такой формат удобен при восстановлении штатного впуска, когда требуется заменить не только загрязненный поролон, но и поврежденный корпус, патрубок либо крепления воздушного фильтра.

Назначение и работа в системе впуска

Воздух поступает в корпус и проходит через поролоновый материал до подачи к карбюратору. Вкладыш задерживает пыль и другие загрязнения, а корпус удерживает его в предусмотренном положении и отделяет очищенную сторону впуска от окружающей среды. Соединительный патрубок направляет подготовленный воздух к карбюратору. Для правильной работы важны целостность корпуса, плотное закрытие его частей, исправное состояние поролона и герметичное соединение патрубка.

Исполнение для 12-дюймового колеса является обязательным ориентиром при подборе. Воздушные фильтры для GY6 50 отличаются формой корпуса, расположением крепежных точек и конфигурацией патрубков, поэтому совпадения только по названию двигателя недостаточно. Подходящая деталь должна размещаться на штатном месте без контакта с колесом, кузовными панелями и соседними деталями скутера.

Конструкция и ориентиры для сравнения

• Закрытый корпус в сборе — заменяет воздушный короб целиком и обеспечивает предусмотренное размещение поролонового вкладыша.
• Поролоновый фильтр — соответствует заявленному варианту исполнения; его нельзя путать с версией корпуса под бумажный фильтр.
• Изогнутый присоединительный патрубок — позволяет подключить корпус к впуску карбюратора по штатной трассе.
• Хомут на конце патрубка — служит для фиксации соединения после установки.
• Крепежные выступы корпуса — задают положение детали на скутере; их расположение следует сравнить со снятым фильтром.

Как проверить совместимость

Перед выбором сверьте тип двигателя — 4T GY6 50 — и диаметр колеса 12 дюймов. Затем сопоставьте со старой деталью общую форму и длину корпуса, направление изогнутого патрубка, места крепления, диаметр соединения с карбюратором, а также количество и расположение остальных патрубков. Особенно важна геометрия: даже у скутеров на одной моторной базе компоновка воздушного короба может различаться.

При монтаже корпус сначала устанавливают на штатные точки без перекоса и принудительного изгиба креплений. Патрубок должен полностью сесть на ответную часть впуска, после чего соединение фиксируют хомутом. Остальные соединения повторяют по схеме снятой детали. Проложите патрубки без заломов, натяжения и трения о подвижные либо нагревающиеся части. До первого запуска убедитесь, что внутри впуска не осталось грязи, а крышка корпуса закрыта равномерно.

Когда требуется замена

Корпус в сборе выбирают при трещинах, деформации, сломанных креплениях, повреждении присоединительного патрубка или невозможности плотно закрыть воздушный короб. Состояние поролона проверяют во время обслуживания: материал должен располагаться на своем месте и не оставлять обходного пути для неочищенного воздуха. Эксплуатация без фильтрующего вкладыша или с неплотно присоединенным патрубком нарушает штатную схему очистки воздуха.

Эта версия подходит для восстановления стандартного воздушного фильтра на совместимом скутере GY6 50 с 12-дюймовым колесом. Точное сравнение корпуса, креплений и всех присоединений со старой деталью помогает выбрать правильное исполнение и установить его без переделки соседних компонентов.
