Задняя велосипедная втулка Shunfeng BBC-2 mod 02, 36 спиц

Задняя велосипедная втулка Shunfeng BBC-2 mod 02 на 36 спиц

Эта втулка предназначена для сборки нового или восстановления существующего заднего колеса с ободом на 36 спиц. Она образует центр колеса: корпус вращается вокруг оси, а два фланца служат точками крепления спиц, через которые нагрузка распределяется между втулкой и ободом. Модель подходит для ремонта, при котором требуется заменить поврежденный корпус втулки, изношенную осевую часть или деталь с неудовлетворительным вращением, сохранив формат колеса на 36 спиц.

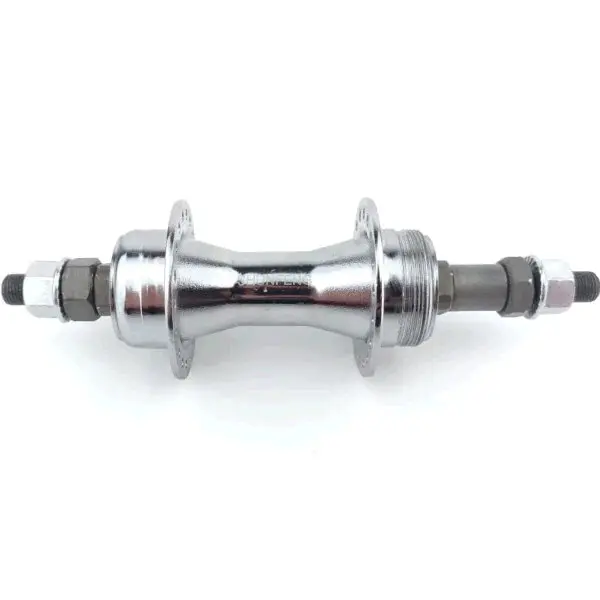

Конструкция включает сплошную резьбовую ось с гайками и шайбами для фиксации в дропаутах рамы. Со стороны привода предусмотрена наружная резьбовая посадка под навинчиваемый блок задних звезд. Шлицевого барабана под кассету и площадки для крепления тормозного ротора у этой модели нет. Серебристый корпус имеет два перфорированных фланца; общее количество отверстий рассчитано на 36 спиц. Такое исполнение нужно сопоставлять не только с числом отверстий в ободе, но и с трансмиссией, рамой и способом торможения конкретного велосипеда.

Что проверить перед выбором

• Количество отверстий. Обод должен быть рассчитан на 36 спиц. Втулка с другим числом отверстий не позволит правильно собрать колесо с имеющимся ободом.
• Посадку в раме. Сравните расстояние между наружными опорными поверхностями гаек старой втулки, общую длину оси, ее диаметр и посадку концов оси в дропаутах. Диаметр колеса сам по себе не подтверждает совместимость.
• Тип задних звезд. Нужен навинчиваемый блок, совместимый с резьбовой посадкой втулки. Кассета, устанавливаемая на шлицевой барабан, относится к другой конструкции.
• Тормозную систему. На втулке нет крепления под дисковый ротор. Для велосипеда с дисковым тормозом потребуется модель с подходящим интерфейсом ротора.
• Параметры спицовки. Даже при совпадении 36 отверстий старые спицы могут не подойти по длине. При расчете учитывают эффективный диаметр обода, диаметр фланцев, расстояние от каждого фланца до центра втулки и выбранную схему переплетения.
• Положение колеса. После сборки обод должен располагаться по центру между опорными поверхностями втулки, а линия задних звезд — соответствовать трансмиссии велосипеда.

Сборка и установка

Замена одной втулки требует полной переспицовки колеса. Спицы устанавливают в отверстия обоих фланцев по выбранной схеме, затем постепенно и равномерно набирают натяжение. Готовое колесо проверяют на боковое и радиальное биение, правильное центрирование обода и равномерность натяжения. Простое перенесение спиц без расчета и последующей правки может привести к перекосу обода или неправильной посадке колеса в раме.

Перед окончательной затяжкой гаек проверьте ориентацию стороны привода, свободное вращение корпуса и отсутствие заметного бокового люфта. Ось должна полностью войти в посадочные места рамы, а ее опорные поверхности — прилегать без перекоса. После установки блока звезд дополнительно контролируют его свободный ход, положение цепи и отсутствие контакта деталей с рамой. Если для сборки нет измерительного инструмента, стенда для правки и опыта натяжения спиц, работу рационально поручить веломастерской.

Когда втулку стоит заменить

Поводом для проверки служат люфт заднего колеса, неровное вращение, повторяющийся шум в центре колеса, повреждение оси или трещины и деформация фланцев. Сначала следует исключить ослабление крепежа и неправильную регулировку. Если корпус, ось или посадочные поверхности повреждены и обслуживание не устраняет проблему, установка новой втулки позволяет заново собрать колесо на исправной основе.

Shunfeng BBC-2 mod 02 выбирают как заднюю втулку под 36-спицевый обод, резьбовой блок звезд и крепление оси гайками. Для точного подбора сравните ключевые размеры со снятой деталью и рамой; неподтвержденные параметры лучше измерить до начала переспицовки.
