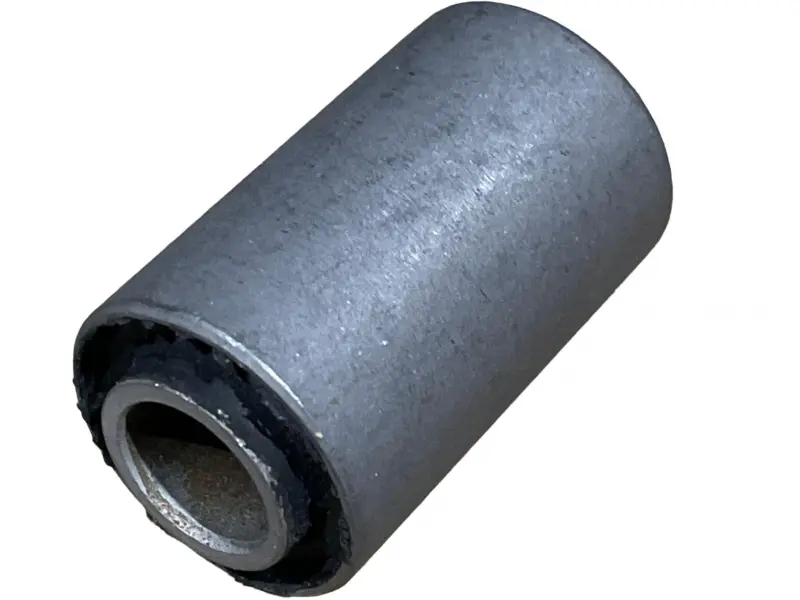

Сайлентблок маятника CB/CG 25×45×12

Сайлентблок маятника CB/CG 25×45×12

Этот сайлентблок предназначен для ремонта узла маятника китайских четырёхтактных мотоциклов класса CB/CG. Он образует упругое соединение в точке крепления маятника, изолирует возникающие при работе колебания и помогает узлу сохранять правильное положение во время хода задней подвески. Деталь устанавливают вместо изношенной втулки, если в соединении появился заметный люфт, нарушилась плотность посадки или упругий элемент больше не выполняет свою работу должным образом.

Сайлентблок состоит из наружной металлической втулки, внутренней втулки под ось и расположенной между ними упругой прослойки. Наружная втулка размещается в посадочном месте маятника, внутренняя взаимодействует с осью, а упругая часть работает между металлическими элементами соединения. Такая конструкция позволяет совместить надёжную посадку деталей с необходимой упругостью узла.

Размеры и подбор

Размерное обозначение 25×45×12 содержит три основных параметра детали: наружный диаметр — 25 мм, длина — 45 мм, внутренний диаметр — 12 мм. При заказе необходимо проверить каждый из них. Одного указания на семейство CB/CG недостаточно, поскольку для мотоциклов этого класса применяются похожие по назначению сайлентблоки, которые отличаются габаритами.

Для точного подбора измерьте наружный диаметр корпуса демонтированной втулки, диаметр отверстия под ось и её рабочую длину. Затем сопоставьте полученные значения с размерами нового сайлентблока и проверьте посадочную зону маятника. Особенно внимательно стоит выполнять такую сверку на мотоцикле, который уже ремонтировался: ранее в узле могла оказаться втулка от другой модификации.

Деталь подходит в том случае, если посадочное место рассчитано на наружный диаметр 25 мм, ось соответствует внутреннему диаметру 12 мм, а необходимая длина втулки составляет 45 мм. Проверка всех трёх значений до покупки помогает исключить установку сайлентблока, который подходит по назначению, но не совпадает по размерам.

Когда требуется замена

Основанием для обслуживания узла служат износ старой втулки, появление люфта и потеря плотной посадки. При осмотре важно оценивать не только сам сайлентблок, но и положение маятника. Если узел обслуживается с обеих сторон, проверьте вторую втулку одновременно: степень износа элементов может различаться, поэтому состояние каждой стороны оценивают отдельно.

Подготовка к установке

После демонтажа старой детали очистите посадочное место от загрязнений и оставшихся фрагментов втулки. Осмотрите зону установки и убедитесь, что на ней нет повреждений или деформации. До монтажа ещё раз сравните наружный диаметр сайлентблока с посадочным местом, его длину — с шириной посадочной зоны, а внутренний диаметр — с осью.

Ось должна соответствовать отверстию внутренней втулки, а корпус — плотно размещаться в предназначенном для него месте. Не следует выбирать деталь только по внешнему сходству или принадлежности мотоцикла к серии CB/CG: решающее значение имеет совпадение фактических размеров узла.

Сайлентблок маятника CB/CG 25×45×12 рассчитан на плановый ремонт задней части мотоцикла и замену изношенной втулки. Это вариант для узла, которому требуется деталь длиной 45 мм с наружным диаметром 25 мм и отверстием под ось диаметром 12 мм. Точный подбор и проверка посадочного места перед установкой позволяют вернуть маятнику предусмотренную конструкцией плотную посадку и корректную работу упругого соединения.
