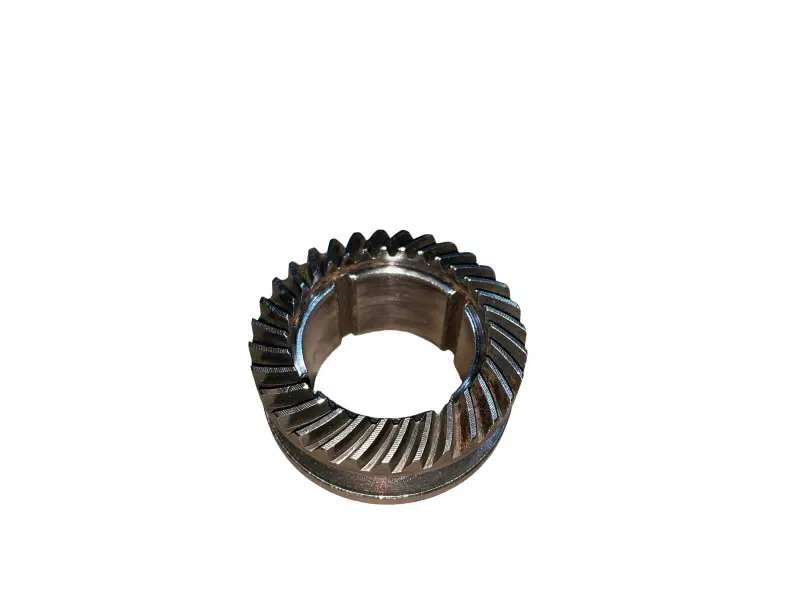

Ведомая шестерня для бочкового перфоратора SVET

Ведомая шестерня для бочкового перфоратора SVET

Ведомая шестерня предназначена для ремонта редукторной части бочкового перфоратора SVET. Она принимает вращение от ведущей пары и передает движение к рабочему механизму инструмента. Деталь устанавливают вместо штатной шестерни, если зубья повреждены или изношены, а сопряженная передача работает с рывками, проскальзывает либо не обеспечивает стабильную передачу вращения под нагрузкой.

Конструктивно это зубчатое колесо с наклонными зубьями и центральным посадочным отверстием. Шестерня работает не отдельно, а в составе редуктора и в постоянном зацеплении с соседними компонентами. Поэтому для правильного ремонта важно точно определить назначение детали и убедиться, что требуется именно ведомая, а не ведущая, приводная или большая шестерня. Внешне похожие элементы редуктора могут занимать разное положение в механизме и отличаться конструкцией посадочной части.

Когда следует заменить шестерню

Состояние детали проверяют при разборке редуктора после появления постороннего шума, рывков, проскальзывания или нестабильной работы передачи. Основанием для замены служат повреждения зубьев, выраженные следы износа и нарушение нормального зацепления с парной шестерней. Продолжать работу с поврежденной передачей не стоит: дефект одного элемента влияет на взаимодействие всей сопряженной пары и может помешать нормальной работе механизма.

Перед установкой новой шестерни необходимо определить причину преждевременного износа. Осмотрите сопряженную деталь, посадочное место и другие доступные элементы редуктора, оцените наличие сколов, замятий и чрезмерного люфта. Отдельного внимания требует состояние смазки. Если ограничиться заменой одного колеса и не устранить неисправность в соседних компонентах, новое зацепление также может работать неправильно.

Как подобрать деталь

Для подбора снимите изношенную шестерню и сопоставьте ее с новой по назначению, общей конструкции, форме зубчатого венца, направлению наклонных зубьев, посадочной части и профилю центрального отверстия. Сравнивать нужно именно рабочие особенности детали, от которых зависят ее положение в редукторе и взаимодействие с сопряженной шестерней. Такой подход помогает не перепутать внешне сходные запасные части одного механизма.

• Убедитесь, что для ремонта нужна ведомая шестерня.
• Проверьте соответствие детали бочковому перфоратору SVET.
• Сравните форму венца и направление зубьев со снятой шестерней.
• Сопоставьте посадочную часть и профиль отверстия.
• До сборки проверьте состояние сопряженной пары и посадочного места.

Особенно внимательно следует проверять посадку: шестерня должна занимать штатное положение без перекоса. Правильное совпадение зубчатого венца также необходимо для нормального взаимодействия пары. Если старая деталь сильно разрушена и сравнить отдельные участки затруднительно, ориентируйтесь на сохранившиеся конструктивные элементы и расположение шестерни в разобранном редукторе.

Установка и проверка после ремонта

Перед монтажом очистите редуктор от продуктов износа и загрязнений, которые могут попасть в зацепление или помешать правильной посадке. Новую шестерню устанавливают в соответствии со штатной схемой конкретного перфоратора. При сборке контролируют положение детали, отсутствие перекоса и правильное взаимодействие с соседней шестерней.

После сборки проверьте работу передачи. Зацепление должно работать ровно, без посторонних звуков, рывков и проскальзывания. Если механизм по-прежнему работает нестабильно, требуется повторно проверить сопряженную пару, посадочное место и правильность сборки. Точный подбор, очистка редуктора и контроль соседних компонентов позволяют полноценно использовать новую ведомую шестерню для восстановления штатной передачи вращения в бочковом перфораторе SVET.
