Гофры цепи трансмиссии ИЖ Планета/Юпитер, пара

Гофры цепи трансмиссии ИЖ Планета/Юпитер

Пара защитных гофр предназначена для задней цепной передачи мотоциклов ИЖ семейств Планета и Юпитер. Эти детали входят в систему закрытого кожуха и прикрывают участки приводной цепи между ведущей и ведомой звездочками. Такая конструкция ограничивает попадание на цепь дорожной пыли, песка и грязи, помогая поддерживать более чистые условия работы привода.

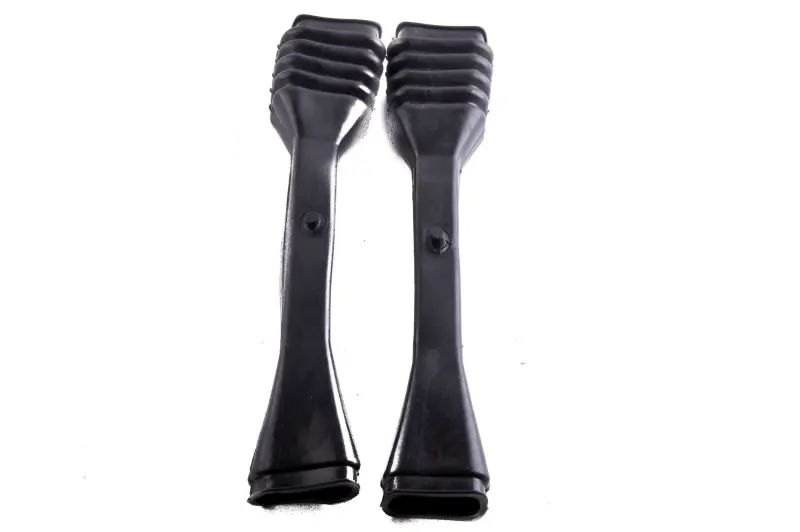

Комплект состоит из двух черных продолговатых чехлов. Каждый чехол имеет гибкие складчатые участки на концах, гладкую центральную часть и посадочные края с отверстиями. Эластичная конструкция позволяет гофрам занимать предусмотренное положение внутри защитной системы цепи, а складки компенсируют небольшие перемещения деталей подвески и кожуха при работе мотоцикла. Гофры не заменяют сам кожух, цепь или звездочки: они используются вместе с исправными деталями штатной закрытой передачи.

Назначение детали

Задняя цепь передает вращение от выходного вала коробки передач на заднее колесо. На совместимых мотоциклах ИЖ она заключена в кожух и дополнительно защищена резиновыми чехлами. Целые гофры закрывают технологические промежутки в этой системе и уменьшают прямой контакт цепи с загрязнениями. Это особенно актуально при эксплуатации по пыльным дорогам, после дождя и на покрытиях с песком или мелкой грязью.

Поврежденный чехол перестает плотно прилегать к сопрягаемым деталям. Через трещины, разрывы складок и неплотные края внутрь защитной системы легче проникают загрязнения. Замену пары планируют при потере эластичности, заметной деформации, разрушении складчатых зон или ослаблении посадки. Одновременная проверка обеих гофр помогает восстановить защиту цепной передачи по всей длине кожуха, а не только на одном участке.

Как проверить совместимость

Гофры рассчитаны на цепную передачу мотоциклов ИЖ Планета и ИЖ Юпитер со штатным закрытым кожухом. Перед заказом необходимо сопоставить старые чехлы с новой парой по общей длине, форме складчатых участков, размерам концевых отверстий и конфигурации посадочных кромок. Также проверьте места соединения с корпусами кожуха: края должны соответствовать предусмотренным посадочным зонам без растяжения и свободного провисания.

Само название семейства мотоцикла не заменяет проверку конструкции конкретной модификации. На технике после ремонта могли быть установлены другой кожух, маятник, заднее колесо или детали цепной передачи. Если привод переделан в открытый либо штатная защитная система отсутствует, сначала следует определить, предусмотрены ли в собранном узле места для установки этой пары.

Установка и обслуживание

Перед монтажом очищают посадочные поверхности кожуха и проверяют состояние цепи, звездочек и крепежных деталей. Гофры устанавливают без перекручивания, защемления складок и чрезмерного растяжения. Концевые края должны ровно войти в свои посадочные места, а центральные части — располагаться так, чтобы не препятствовать свободному движению цепи. После сборки проверяют правильность положения чехлов по всей длине и отсутствие участков, где складки зажаты соседними деталями.

Новые гофры восстанавливают предусмотренное конструкцией закрытие цепной передачи, но не отменяют регулярную очистку, смазывание и контроль натяжения цепи. При подборе ориентируйтесь прежде всего на геометрию снятых деталей и устройство кожуха вашего мотоцикла. Пара подойдет для ремонта, при котором старые чехлы растрескались, порвались, затвердели или перестали удерживаться на посадочных краях.
