Вал выжима сцепления CB/CG 150/250 MIS

Вал выжима сцепления CB/CG 150/250 MIS

Вал выжима сцепления MIS предназначен для мотоциклетных двигателей семейства CB/CG рабочим объёмом 150–250 см³. Он работает в механизме выключения сцепления и передаёт усилие от наружного привода к внутренней части узла. При выжиме сцепления вал участвует в разъединении двигателя и коробки передач, поэтому состояние его рабочих поверхностей и посадочных участков напрямую влияет на работу привода.

Эта деталь нужна для ремонтной замены штатного вала с выработкой, деформацией, люфтом либо повреждениями рабочих и посадочных зон. Исправный вал позволяет усилию от ручки или другого штатного привода без лишних потерь передаваться к механизму сцепления. Если неисправность связана именно с валом, замена помогает восстановить корректное выключение сцепления и нормальную работу узла в пределах предусмотренной регулировки мотоцикла.

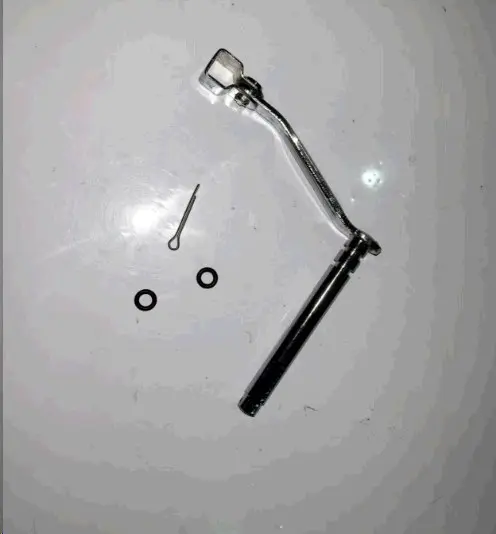

Вал выжима нельзя заменять тросом, наружным рычагом, корзиной или комплектом дисков. Все эти детали относятся к системе сцепления, однако выполняют разные задачи. Данная запчасть представляет собой именно вал с рычажной частью. В рабочем узле также предусмотрены уплотнительные кольца и фиксирующий элемент, которые необходимо учитывать при подборе, разборке и последующей установке.

Когда требуется замена

Основанием для проверки вала могут быть заметный люфт, выработка, перекос, деформация и повреждение рабочих кромок или посадочных участков. Перед заменой важно убедиться, что причина неисправности находится в этой детали. Одновременно следует осмотреть элементы, с которыми она взаимодействует: посадочное место в крышке или картере, внутренний механизм привода и уплотнения. Такая проверка помогает выявить сопутствующий износ и избежать повторной разборки узла.

Как подобрать вал

При выборе учитывайте обозначение двигателя CB или CG и рабочий объём 150–250 см³, но не ограничивайтесь только кубатурой. На мотоциклах одинакового объёма могут применяться разные крышки и элементы привода. Сопоставьте новую деталь со снятым валом по общей форме, расположению рычажной части, длине рабочих зон, посадкам, способу фиксации и типу уплотнений. Все существенные признаки должны соответствовать штатной детали и устройству ремонтируемого узла.

Особое внимание уделите посадочным участкам: вал должен соответствовать месту установки и правильно взаимодействовать с механизмом выключения сцепления. Если старый вал имеет неравномерную выработку или перекос, дополнительно проверьте посадочное место. При повреждённых уплотнениях оцените их состояние до сборки, поскольку они работают вместе с валом в одном узле.

Установка и проверка работы

Устанавливайте вал в разобранный и очищенный механизм. До монтажа удалите загрязнения с посадочных мест, осмотрите рабочие поверхности и убедитесь в исправности уплотнений и фиксирующего элемента. Вал должен располагаться без перекоса и свободно передавать движение от наружного привода к внутренней части сцепления.

После сборки проверьте действие привода на всём рабочем ходе. Движение должно быть плавным, без заеданий и лишнего люфта. Затем убедитесь, что сцепление корректно выключается при штатной регулировке мотоцикла. Такой контроль позволяет сразу оценить правильность установки и согласованную работу вала с остальными деталями механизма.
