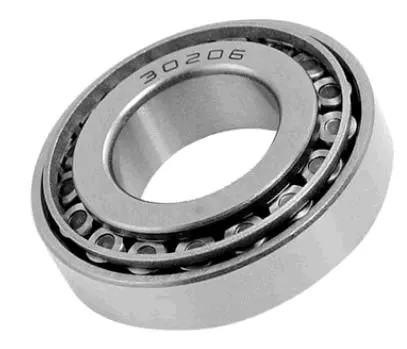

Внутренний подшипник переднего колеса мототрактора 30206 DIGGER

Внутренний подшипник переднего колеса мототрактора 30206 DIGGER

Модель 30206 предназначена для внутренней позиции передней ступицы мототрактора. Это однорядный конический роликовый подшипник: ролики работают по коническим дорожкам и воспринимают нагрузки, возникающие при вращении колеса и движении техники. Такая схема рассчитана на одновременное действие радиальной нагрузки от массы машины и осевой составляющей, появляющейся при поворотах и боковом воздействии на колесо. В ступичном соединении подшипники этого типа устанавливаются во взаимно ориентированной паре, поэтому внутренняя деталь участвует не только во вращении, но и в точном направлении ступицы относительно оси.

Конструкция и основные параметры

Подшипник имеет разборную конструкцию: внутреннее кольцо объединено с комплектом конических роликов и сепаратором, а наружное кольцо представляет собой отдельную обойму. Это позволяет последовательно установить обе части в соответствующие посадочные места ступицы и оси. Исполнение открытое, без встроенных защитных шайб, поэтому смазка и защита от загрязнений обеспечиваются устройством самой ступицы и установленными в ней уплотнениями.

• Обозначение: 30206.
• Тип: однорядный конический роликовый подшипник.
• Положение: внутренний подшипник переднего колеса мототрактора.
• Внутренний диаметр: 30 мм.
• Наружный диаметр: 62 мм.
• Общая ширина: 17,25 мм.
• Ширина внутреннего кольца: 16 мм.
• Бренд: DIGGER.

Для размера 30206 общая ширина и ширина внутреннего кольца обозначают разные участки детали. При измерении снятого подшипника важно сопоставлять одинаковые параметры: монтажная ширина собранного подшипника составляет 17,25 мм, тогда как внутреннее кольцо имеет ширину 16 мм. Это устраняет частую ошибку, когда два значения принимают за противоречащие друг другу характеристики.

Как проверить соответствие

Подбор начинают с обозначения 30206 и трех базовых размеров: отверстие 30 мм должно соответствовать посадке на оси, наружный диаметр 62 мм — посадке обоймы в ступице, а общая ширина 17,25 мм — отведенному месту в собранном соединении. Дополнительно сверяют коническую роликовую конструкцию, внутреннее расположение детали и схему сопряжения со вторым подшипником. Одного названия мототрактора недостаточно: даже техника одной серии может иметь разные ступицы в зависимости от модификации.

Перед заказом стоит осмотреть снятую деталь и посадочные поверхности. Следы проворачивания обоймы, выработка на оси или повреждение гнезда не устраняются установкой нового подшипника и требуют отдельного восстановления. Если старое обозначение не читается, размеры снимают по неповрежденным поверхностям, а расположение колец и дистанционных деталей сопоставляют со схемой конкретной ступицы.

Замена и регулировка

Поводом для обслуживания служат заметный люфт колеса, гул, хруст, рывки или неодинаковое усилие при вращении. После разборки проверяют обе дорожки качения, ролики, второй подшипник ступицы и уплотнения. Детали очищают от старой смазки и абразивных частиц, а посадочные места — от коррозии и заусенцев. Наружную обойму запрессовывают с усилием только по наружному кольцу, внутреннюю часть устанавливают с опорой на внутреннее кольцо: передавать монтажное усилие через ролики и дорожки нельзя.

После монтажа подшипник смазывают составом, предусмотренным регламентом техники, и регулируют осевой зазор либо натяг по инструкции для конкретной ступицы. Коническая пара чувствительна к этой настройке: чрезмерное затягивание повышает сопротивление вращению, а слишком свободная установка оставляет люфт. В завершение колесо несколько раз проворачивают, проверяют плавность хода и повторно контролируют люфт. Правильно подобранный и отрегулированный 30206 обеспечивает устойчивое направление ступицы и ровное вращение переднего колеса под эксплуатационной нагрузкой.
