Ручной стартер в сборе для мотоблока P70F DIGGER

Ручной стартер в сборе для мотоблока P70F DIGGER

Механический стартер предназначен для запуска бензинового двигателя P70F: при вытягивании шнура он передает вращение пусковому стакану и помогает провернуть коленчатый вал. Деталь относится к системе запуска мотоблока и подходит для ремонта техники, на которой штатно установлен двигатель соответствующего семейства. Исполнение в сборе позволяет заменить весь стартерный механизм, когда восстановление отдельных внутренних деталей нецелесообразно.

Назначение и принцип работы

Внутри корпуса размещены катушка для намотки шнура и возвратный пружинный механизм. Во время рывка катушка вращается, зацепляется с пусковым стаканом двигателя и передает ему усилие. После отпускания рукоятки пружина возвращает шнур на катушку и подготавливает механизм к следующему запуску. Такая схема не требует отдельного электрического привода: запуск выполняется вручную непосредственно перед началом работы мотоблока.

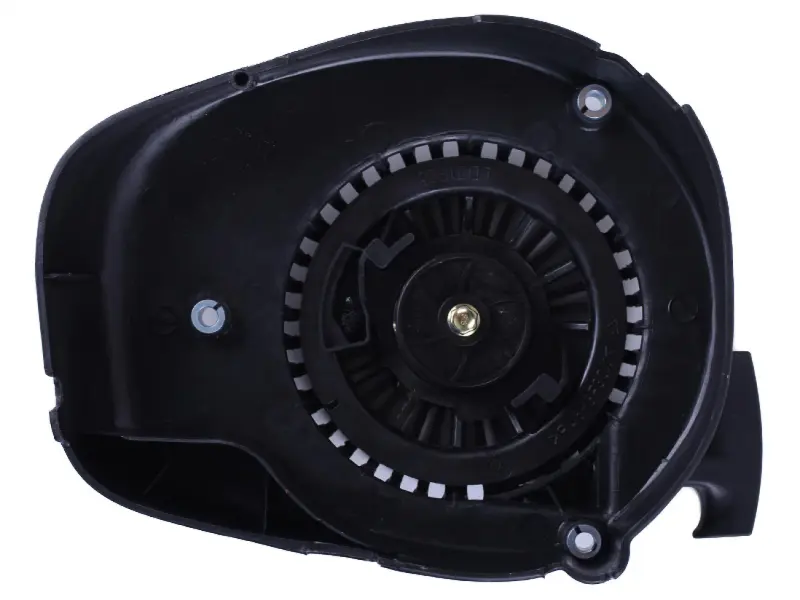

Корпус закрывает катушку и направляет ее вращение. Конструкция имеет три разнесенные точки крепления с металлическими втулками, поэтому стартер устанавливается на предусмотренное для него место без переноса крепежной схемы со старой детали. Центральная часть сопрягается с ответным пусковым стаканом. Для исправной работы эти детали должны входить в зацепление свободно, без перекоса и постоянного трения после возврата шнура.

Что проверить при подборе

Основной ориентир совместимости — обозначение двигателя P70F или 1P70F, а не только название мотоблока. У техники одной торговой марки могут применяться разные двигатели и варианты стартера. Перед установкой сравните новую деталь со снятым механизмом по нескольким признакам:

• Модель двигателя: обозначение на силовом агрегате должно соответствовать семейству P70F.
• Форма корпуса: контур основания должен совпадать с посадочным местом на кожухе двигателя.
• Крепление: проверьте количество, взаимное расположение и расстояния между монтажными отверстиями.
• Сопряжение: центральная катушка и зацепы должны подходить к установленному пусковому стакану.
• Направление выхода шнура: после монтажа рукоятка должна располагаться удобно и не задевать соседние части техники.

Мощность мотоблока или сходство внешнего кожуха сами по себе не подтверждают совместимость. Если старый механизм отсутствует, подбор выполняют по точной модели двигателя, конфигурации посадочного места и исполнению ответного стакана.

Установка и проверка

Перед монтажом очистите посадочную поверхность и осмотрите пусковой стакан: сильная выработка, деформация или поврежденные зацепы могут мешать работе даже нового стартера. Корпус размещают без перекоса, совмещают все крепежные отверстия и равномерно затягивают штатные крепления. Не следует принудительно притягивать деталь, если ее контур или отверстия не совпадают с основанием.

После установки несколько раз плавно вытяните шнур без резкого рывка. Катушка должна вращаться без заклинивания, зацепы — уверенно передавать усилие, а шнур — полностью возвращаться внутрь корпуса. Постороннее трение, неполный возврат или свободный ход без проворачивания двигателя указывают на необходимость проверить положение корпуса и сопряжение со стаканом.

Когда требуется замена

Стартер меняют при трещинах или деформации корпуса, повреждении крепежных мест, обрыве шнура вместе с износом внутренних деталей, отказе возвратной пружины либо поломке элементов зацепления. Признаками неисправности также служат шнур, который не сматывается обратно, повторяющиеся холостые рывки и заклинивание катушки. Своевременная замена возвращает двигателю штатный ручной запуск и исключает необходимость постоянно разбирать изношенный механизм перед работой.

DIGGER P70F подходит для планового ремонта системы запуска мотоблока при подтвержденном совпадении двигателя, крепежной схемы и пускового стакана. Тщательная сверка этих трех параметров помогает установить деталь без переделки посадочного места и получить корректное зацепление с первого запуска.
