Кран слива охлаждающей жидкости для мотоблока ZS/ZH1100 DIGGER

Кран слива охлаждающей жидкости ZS/ZH1100 DIGGER

Кран предназначен для управляемого слива охлаждающей жидкости при техническом обслуживании и ремонте мотоблоков или мототракторов. Исполнение DIGGER рассчитано на одноцилиндровые дизельные двигатели ZS1100 и ZH1100 с водяным охлаждением. Для совместимого двигателя указаны четырехтактная конструкция, номинальная мощность 15 л. с. и диаметр цилиндра 100 мм.

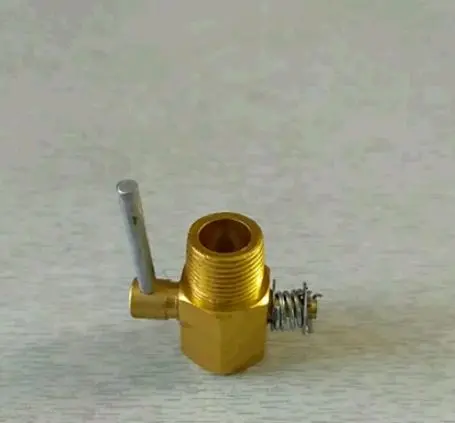

Кран позволяет открыть сливной канал перед заменой жидкости, промывкой системы охлаждения, снятием радиатора или ремонтом двигателя, а после обслуживания — снова перекрыть его. Деталь имеет резьбовую присоединительную часть, корпус с шестигранными гранями, ручной рычаг и боковой подпружиненный механизм. Такая компоновка дает возможность управлять краном вручную, а грани корпуса служат для работы монтажным инструментом. Это именно деталь системы водяного охлаждения: она не предназначена для регулирования подачи топлива или воздуха.

Совместимость и назначение

Основной ориентир при подборе — модель установленного двигателя ZS1100 либо ZH1100. Кран применяется на мотоблоках и мототракторах с соответствующим четырехтактным дизельным двигателем водяного охлаждения. В перечень совместимой техники входят отдельные модификации AGROMEHANIKA, CLAUS, FORTE, ZIRKA, ZUBR, BULAT, Аврора, Бригадир, Витязь, Добрыня, Заря и Кентавр. Среди указанных моделей есть Zubr ZH1100 и ZH1100E, Zirka GN 151 и GN 151E, Forte SH-101, SH-101E и SH-121E, Bulat BT1010E и BT1210E, а также Кентавр МБ-1010 и МБ-1010Е.

Название мотоблока само по себе не заменяет проверку двигателя: одна серия техники может выпускаться с разными силовыми установками и вариантами системы охлаждения. Перед заказом следует сверить обозначение двигателя, расположение места установки, направление рычага и конфигурацию снятого крана. Особенно важно сопоставить наружную резьбу — ее диаметр, шаг и длину, поскольку числовые параметры присоединения для этой версии не заявлены.

Что проверить перед установкой

• Тип двигателя: одноцилиндровый четырехтактный дизель ZS1100 или ZH1100 с водяным охлаждением.
• Присоединение: резьба нового крана должна полностью соответствовать посадочному отверстию без перекоса и принудительного вкручивания.
• Компоновка: рычагу и подпружиненному механизму требуется свободное место для полного хода после монтажа.
• Состояние места установки: резьбу и прилегающую поверхность необходимо очистить от загрязнений и остатков прежнего уплотнения.
• Способ герметизации: применяют вариант, предусмотренный конструкцией двигателя и его сервисной документацией.

Замена и обслуживание

Работу выполняют после полной остановки и остывания двигателя. Старую жидкость собирают в подходящую емкость, затем демонтируют изношенный кран и осматривают резьбовое посадочное место. Новый корпус затягивают за шестигранные грани: рычаг и пружинный механизм не следует использовать как упор для ключа. Чрезмерное усилие при затяжке может повредить резьбу или корпус, поэтому соединение должно собираться ровно, без закусывания.

После монтажа кран переводят в закрытое положение, систему заполняют жидкостью, предписанной изготовителем двигателя, и удаляют воздух в порядке, указанном в руководстве техники. Соединение проверяют на отсутствие подтекания сначала без запуска, а затем после пробной работы и остывания двигателя. Поводом для замены служат утечка через кран или резьбовое соединение, заедание рычага, неполное перекрытие канала, деформация корпуса либо повреждение пружинного механизма. Правильно подобранная деталь обеспечивает удобный штатный слив жидкости без разборки других соединений системы охлаждения.
