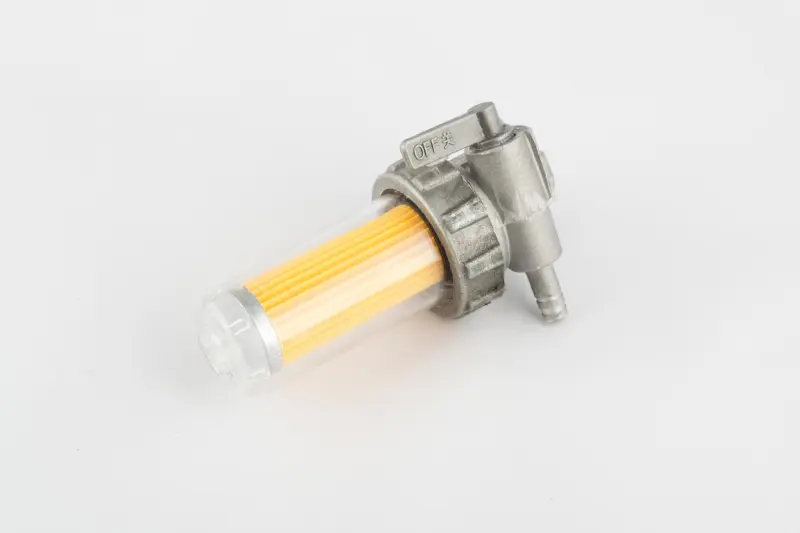

Топливный кран с фильтром WENTOR для мотоблоков 175N/180N (7/9 л.с.)

Топливный кран с фильтром WENTOR для мотоблоков 175N/180N

Кран предназначен для управления подачей топлива в дизельных двигателях мотоблоков серий 175N и 180N. В одном корпусе объединены запорный механизм и фильтр: рычаг позволяет открыть либо перекрыть поток, а цилиндрический фильтрующий модуль задерживает механические загрязнения до их дальнейшего движения по топливной магистрали. Такое исполнение подходит для планового ремонта, восстановления подачи топлива и замены крана, который перестал надежно выполнять свою функцию.

Назначение и принцип работы

Кран устанавливается на участке между баком и последующими компонентами системы питания. При положении ON топливо проходит через фильтр и направляется дальше по магистрали, а положение OFF используется для перекрытия потока. Возможность закрыть бак удобна перед обслуживанием, отсоединением шланга или продолжительным хранением техники. Фильтр выполняет первичную механическую очистку, поэтому состояние его рабочей поверхности непосредственно влияет на свободное прохождение топлива.

Засоренный фильтр способен ограничить подачу, а изношенный запорный механизм — пропускать топливо даже после перевода рычага в закрытое положение. Поводом проверить кран также служат подтеки в зоне соединений, повреждение фильтрующей части, тугой либо слишком свободный ход рычага. Эти признаки не следует рассматривать отдельно от состояния бака, шланга и остальных компонентов системы питания: при ремонте полезно осмотреть весь путь топлива.

Что проверить при подборе

• Модель двигателя. Деталь рассчитана на дизельные мотоблочные двигатели 175N и 180N; обозначение 7/9 л.с. используется как каталожный ориентир этого семейства.
• Конфигурацию подключения. Сопоставьте посадочную часть, направление выходного штуцера и способ присоединения топливного шланга со штатной деталью.
• Габаритную форму. Убедитесь, что рядом с местом установки достаточно пространства для корпуса фильтра и свободного перемещения рычага.
• Состояние сопрягаемых деталей. Шланг, крепление и уплотнение не должны иметь трещин, деформаций или загрязнений, мешающих плотной установке.

Одинаковое обозначение двигателя не всегда исключает различия между выпусками техники. Поэтому до монтажа сравните новый кран со снятым по общей геометрии, посадке, расположению штуцера и положению рычага. Такой контроль помогает избежать натяжения шланга, неудобного доступа к переключателю и несовпадения крепления.

Практические преимущества

• Механический переключатель ON/OFF позволяет перекрыть поток перед обслуживанием или хранением, не вмешиваясь в остальные компоненты подачи топлива.
• Встроенный фильтр задерживает механические частицы на входном участке и уменьшает вероятность их попадания в следующие компоненты системы питания.

Установка и обслуживание

Монтаж выполняют на остановленном и остывшем двигателе, предварительно исключив поступление топлива из бака. Место соединения очищают, кран устанавливают без перекоса, а шланг прокладывают без заломов и натяжения. Крепление затягивают равномерно, чтобы не повредить сопрягаемые поверхности. Рычаг должен перемещаться свободно и не задевать соседние детали.

После установки откройте кран и проверьте соединения на отсутствие подтеков до запуска двигателя. Затем убедитесь, что топливо поступает стабильно, а положение OFF действительно прекращает поток. Периодический осмотр фильтра и соединений помогает вовремя обнаружить загрязнение, ослабление крепления или износ. Кран WENTOR подходит для восстановления штатного управления подачей топлива на мотоблоках с двигателями 175N/180N при совпадении монтажной конфигурации.
