Демпфер задней звезды ATV под 4 болта для 8-дюймового колеса

Демпфер задней звезды ATV под 4 болта для 8-дюймового колеса

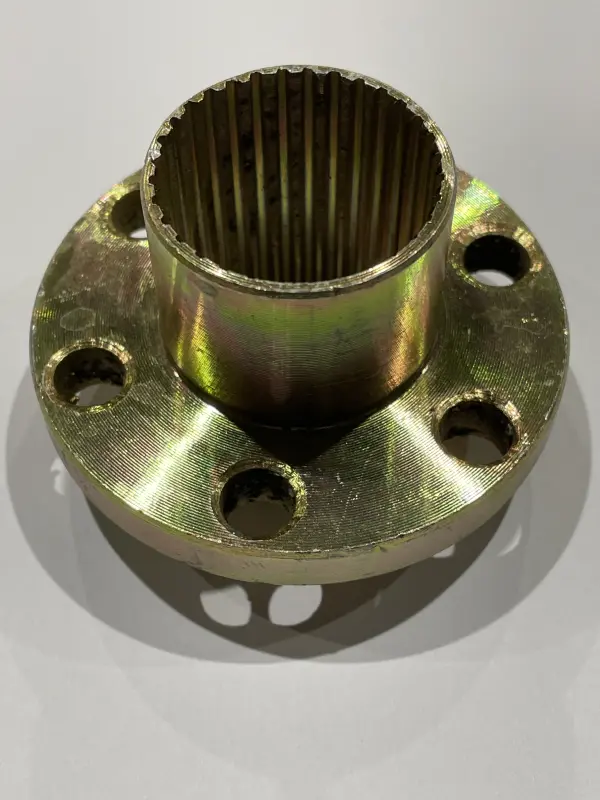

Эта деталь предназначена для задней части привода квадроцикла: она служит посадочным основанием для ведомой звезды и соединяет ее с задней осью через внутренний шлицевой профиль. Исполнение рассчитано на узел с четырехболтовым креплением звезды и колесом формата 8 дюймов. Такой набор признаков важнее общего обозначения ATV, поскольку у квадроциклов могут отличаться ось, шлицы, расположение крепежа и вылет звезды.

Назначение и конструкция

Круглый фланец принимает крепеж задней звезды, а центральная цилиндрическая часть садится на шлицевой участок оси. За счет такого соединения вращение передается от звезды на ось без использования гладкой посадки. Деталь работает в зоне цепного привода, поэтому ее положение непосредственно связано с линией цепи и правильной установкой ведомой звезды. Ровная посадка фланца помогает сохранить соосность компонентов после сборки.

В товарном наименовании используется слово «демпфер», однако при подборе эту позицию следует рассматривать именно как шлицевую фланцевую деталь крепления задней звезды. Она подходит не по одному названию квадроцикла, а по совокупности посадочных параметров. До заказа сравните старую деталь и место установки: форму и диаметр шлицевого отверстия, количество и профиль шлицов, наружные размеры фланца, высоту центральной втулки, расположение отверстий, межцентровое расстояние крепежа и вылет плоскости звезды относительно оси.

Что проверить при выборе

• Тип техники: исполнение предназначено для ATV и относится к деталям заднего привода.
• Крепление звезды: необходим вариант под четыре болта; сравните схему отверстий и расстояния между их центрами со снятой деталью.
• Колесный формат: позиция заявлена для исполнения с 8-дюймовым колесом, но размер колеса не заменяет проверку посадки на ось.
• Шлицевое соединение: должны совпасть наружный диаметр участка оси, число шлицов, их профиль и длина посадочной части.
• Положение звезды: высота фланца и его смещение должны обеспечивать ту же линию цепи, что и штатная деталь.

Не выбирайте эту позицию только по объему двигателя или внешнему сходству квадроцикла. Даже у моделей с одинаковым диаметром колеса встречаются разные задние оси и варианты крепления звезды. Если старая деталь сохранилась, наиболее надежный способ подбора — снять основные размеры штангенциркулем и сопоставить их с параметрами устанавливаемой детали. Отдельно проверьте состояние ведомой звезды и крепежных отверстий: вытянутые отверстия или деформированная плоскость могут помешать ровной сборке.

Установка и контроль после ремонта

Перед монтажом очистите шлицы оси и внутреннюю посадку, удалите загрязнения с сопрягаемых плоскостей и убедитесь, что на них нет замятий, заусенцев или выраженной выработки. Деталь должна входить на шлицы без перекоса и занимать штатное положение без принудительного подтачивания. Звезду устанавливают на чистую плоскость фланца, а крепеж затягивают равномерно в перекрестной последовательности с усилием, указанным изготовителем конкретного ATV.

После сборки проверьте, что звезда вращается без заметного бокового биения, цепь проходит по одной линии с ведущей звездой, а ее натяжение соответствует требованиям техники. Также следует убедиться, что крепеж не соприкасается с соседними деталями и что осевая фиксация выполнена так же, как в штатной конструкции. Короткая контрольная проверка после первого пробного выезда поможет вовремя обнаружить ослабление крепежа или нарушение линии цепи. Эта позиция подойдет для ремонта, когда требуется заменить изношенную либо поврежденную фланцевую деталь задней звезды при полном совпадении посадочных параметров.
