Демпферная резинка Zongshen, Musstang 150/200, 4 шт., черная AMG

Демпферная резинка Zongshen, Musstang 150/200 служит упругой прокладкой между сопряженными деталями механизма. Она смягчает удары при передаче нагрузки и смене ее направления, помогает уменьшить стук в соединении. Когда резинка теряет форму или разрушается, свободный ход увеличивается, а нагрузка передается жестче. Замена нужна для восстановления плотной посадки и нормальной работы демпферного соединения.

Конструкция и работа

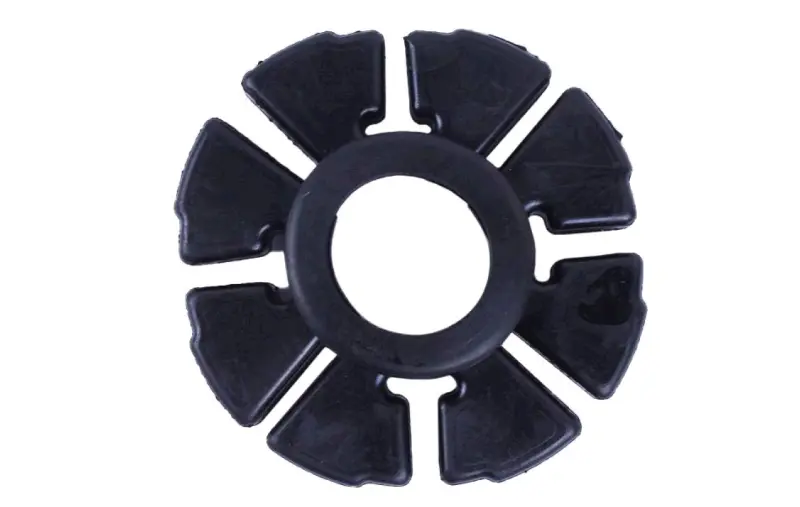

Черная резинка имеет центральное отверстие и расположенные по окружности выступы, разделенные прорезями. При подборе значение имеет весь контур: форма выступов определяет, как деталь разместится между ответными поверхностями. Центральное отверстие должно совпадать с посадкой, а выступы — входить в предназначенные для них углубления без подрезки и перекоса.

Демпфер работает за счет упругой деформации под нагрузкой. Постепенное смятие опорных участков, трещины и выкрашивание кромок нарушают контакт с сопряженными деталями. Изношенная резинка может оставаться целой снаружи, но уже иметь просевшие участки там, где на нее приходится основное усилие. Поэтому при осмотре проверяют обе стороны и поверхности между выступами.

Когда стоит менять

Повод разобрать соединение — появившийся стук при изменении нагрузки, заметный свободный ход или рывки, которых раньше не было. Эти признаки сами по себе не доказывают износ резинки: рядом могут быть повреждены посадочные поверхности или ослаблены крепления. После разборки резинку заменяют при разрывах, стойкой деформации, утрате упругости и разрушении участков, воспринимающих нагрузку.

Что сверить при подборе

Сравните снятую деталь с заменой по наружному диаметру, центральному отверстию, толщине, числу и расположению выступов. Проверьте ширину прорезей и профиль боковых поверхностей. Одного совпадения названия техники недостаточно: резинка должна соответствовать конкретной посадке. Сильно смятый образец лучше сопоставлять также с углублениями и упорами самого соединения, поскольку его первоначальная форма уже нарушена.

Слишком тонкая или малая резинка оставит зазоры и не устранит удары. Избыточная толщина либо неподходящий профиль помешают деталям занять правильное положение. Попытка стянуть такое соединение крепежом может защемить и повредить резинку. Подрезать выступы для подгонки не стоит: это меняет площадь контакта и распределение нагрузки.

Установка и проверка

При разборке запомните положение старой резинки и порядок сопряженных деталей. Удалите остатки разрушенного демпфера и загрязнения из посадочных мест, осмотрите упоры и кромки на трещины, выработку и заусенцы. Поврежденная ответная поверхность будет портить и новую резинку, поэтому причину износа нужно устранить при сборке.

Уложите резинку в посадку, совместите выступы с ответными углублениями и убедитесь, что края не завернулись. Смазку применяйте только тогда, когда она предусмотрена инструкцией по обслуживанию этого соединения. Соберите крепления по требованиям техники, проверьте полноту посадки и отсутствие защемления. Если после замены остается стук или чрезмерный свободный ход, проверьте сопряженные детали, а не пытайтесь убрать зазор дополнительной затяжкой.
