Демпфер заднего колеса KOMATCU для Zongshen F5, ZS200, 250GS с подшипником, сальником и звездой 428-42T

Демпфер заднего колеса KOMATCU для Zongshen F5, ZS200, 250GS — узел крепления ведомой звезды, через который усилие цепи передаётся на ступицу колеса. Исполнение включает подшипник, сальник и звезду 428-42T. Его подбирают при повреждении корпуса держателя, износе посадок или необходимости заменить этот узел вместе со звездой.

Устройство и назначение

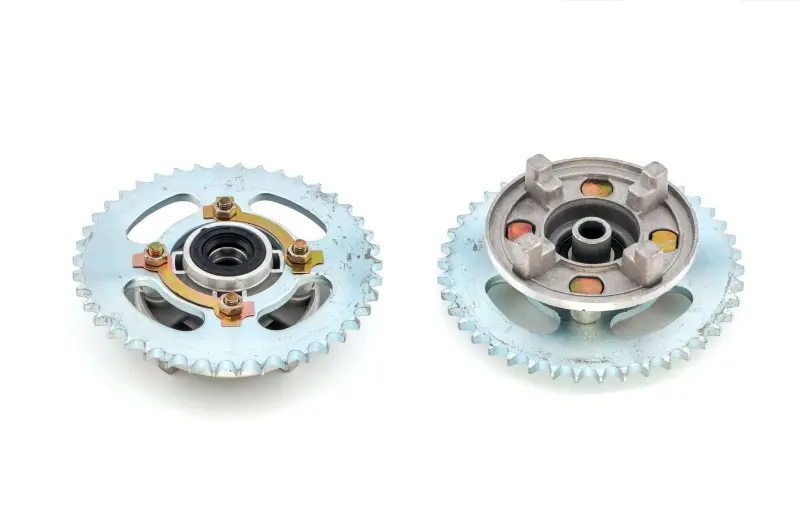

Звезда закреплена на круглом держателе четырьмя креплениями с гайками. С обратной стороны корпуса расположены выступы, которые входят в ответную часть демпферного соединения колеса. Подшипник обеспечивает вращение держателя, а сальник защищает его посадочную область от загрязнений. Упругие вставки в ступице смягчают толчки при передаче тяги; состояние этих вставок влияет на люфт всего соединения.

Обозначение 428 указывает на типоразмер приводной цепи с шагом 12,7 мм, а 42T означает 42 зуба ведомой звезды. Один только одинаковый шаг не делает разные цепи взаимозаменяемыми: профиль звезды должен соответствовать типоразмеру цепи. Число зубьев также важно сохранить при обычной замене, поскольку его изменение меняет передаточное отношение привода.

Когда нужна замена

Повод проверить держатель — стук при смене тяги, заметное качание звезды относительно колеса, неровное вращение или шум подшипника. Осмотрите корпус на трещины, посадочные места на выработку, а зубья на заострение и изгиб в одну сторону. Эти признаки требуют проверки причины: люфт может возникать как в подшипнике и его посадке, так и в упругих вставках. Замена держателя не устранит зазоры в изношенной ответной части.

Что сверить при подборе

Сравните снятый узел с заменой по диаметру и глубине посадки в ступицу, форме и расположению выступов, размерам подшипника и сальника. Проверьте проход под ось, положение дистанционных втулок и расстояние от опорной поверхности держателя до плоскости звезды. Несовпадение этого расстояния сместит линию цепи, даже если корпус удастся вставить в колесо.

Отдельно сопоставьте крепление звезды: количество и расположение отверстий, центральную посадку и прилегание к держателю. Сверьте типоразмер установленной цепи и число зубьев старой звезды. Название мотоцикла помогает сузить выбор, но окончательное совпадение проверяют по снятой детали, особенно если колесо или цепной привод уже меняли.

Особенности установки

Для замены снимают заднее колесо по инструкции мотоцикла, сохраняя порядок втулок и проставок. Держатель извлекают из ступицы, очищают места сопряжения и осматривают упругие вставки, ответные поверхности, ось и втулки. Новый корпус должен сесть ровно, без перекоса; стягивать несовпадающие детали крепежом нельзя. При работе с подшипником усилие прикладывают к запрессовываемому кольцу, не передавая его через тела качения.

После сборки проверяют посадку сальника, фиксацию крепежа и свободное вращение колеса без заеданий. Крепления затягивают с моментами, указанными в руководстве мотоцикла, затем выставляют соосность звёзд и натяжение цепи. Вместе с ведомой звездой осматривают цепь и ведущую звезду: сильно изношенные детали привода ускоряют износ новой. Неправильная посадка держателя или потерянная проставка могут вызвать перекос, лишнюю нагрузку на подшипник и боковой износ зубьев.
