Демпферная резинка YB 100 MIS

Демпферная резинка YB 100 MIS служит упругой вставкой в соединении, передающем вращение. Она смягчает удары при изменении нагрузки и выбирает зазор между сопряжёнными деталями. При трогании, сбросе газа и повторном разгоне нагрузка меняется резко: исправный демпфер принимает часть этого воздействия на себя, уменьшая жёсткие удары в соединении.

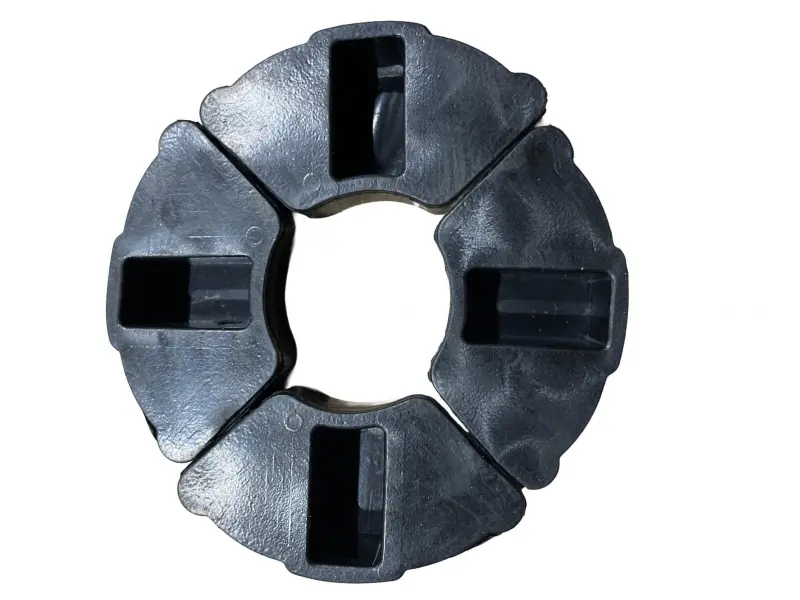

Деталь имеет секторную форму с центральным проёмом и прямоугольными углублениями. Для правильной посадки важны очертания наружного контура, форма внутренних кромок и расположение углублений. Сопрягаемые выступы должны входить в свои места без перекоса, а упругая часть — занимать предусмотренное пространство. Одного сходства по общему контуру для подбора недостаточно: разница в толщине или глубине посадки может помешать сборке.

Когда демпфер требует замены

Повод для осмотра — появившийся стук при смене тяги, ощутимый свободный ход в демпферном соединении или более резкая передача нагрузки. Эти признаки требуют проверки: сами по себе они ещё не указывают только на резинку. Снятую деталь осматривают на трещины, разрывы, выкрошенные края и заметную деформацию. Просевшие участки, потеря упругости и разбитые углубления мешают ей плотно удерживать сопряжённые части.

Демпфер постепенно изнашивается от повторяющихся сжатий и ударных нагрузок. Если посадочные поверхности уже повреждены, новая резинка может быстро получить такой же износ. Поэтому при разборке стоит проверить ответные выступы и гнёзда: нет ли сколов, острых заусенцев и выработки. Если в этом соединении предусмотрены подшипники и втулки, их люфт проверяют отдельно — заменой упругой вставки его не устранить.

Что сверить при подборе

Сравните новую резинку со снятой: число и расположение секторов, наружный и внутренний контуры, общую толщину, ширину и глубину углублений. Учитывайте также форму выступов, которые входят в демпфер. Сильно смятая старая резинка уже не сохраняет первоначальную геометрию, поэтому полезно сверить и сами посадочные места. Обозначение модели помогает сузить подбор, но окончательное решение принимают по соответствию соединению на вашей технике.

Особенности установки

При разборке запомните положение резинки и порядок расположения прилегающих деталей. Удалите остатки старого демпфера и загрязнения из гнёзд, затем проверьте состояние посадочных поверхностей. Установите новую деталь в предусмотренной ориентации и совместите углубления с ответными выступами. Резинка должна сесть равномерно, без подвёрнутых кромок и защемления между жёсткими частями. Не подрезайте её для подгонки и не стягивайте несовпадающие детали крепежом.

После сборки по руководству техники проверьте полноту посадки, отсутствие перекоса и свободного ударного хода в соединении. Чрезмерно свободная резинка оставляет зазор, из-за которого удары сохраняются; слишком толстая или неподходящая по профилю мешает правильному сопряжению деталей. Если соединение не собирается обычным способом, нужно повторно проверить геометрию и положение демпфера, прежде чем затягивать крепления.
