Ствол для бочкового перфоратора AZT 25×110 мм

Ствол для бочкового перфоратора AZT 25×110 мм

Эта деталь предназначена для ремонта перфоратора бочкового типа, когда изношенный ствол уже не обеспечивает нормальную работу ударно-вращательного механизма. Основные размеры исполнения — диаметр 25 мм и общая длина 110 мм. В механизме ствол удерживает оснастку по оси и взаимодействует с бойком, патронной частью и другими сопряжёнными деталями. Состояние внутреннего канала и посадочных участков влияет на передачу удара, соосность бура и отсутствие лишнего люфта.

Назначение и особенности конструкции

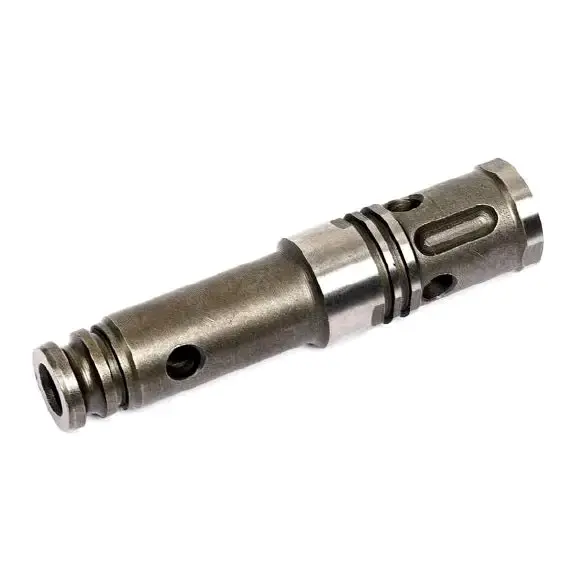

Корпус имеет ступенчатый цилиндрический профиль, кольцевые проточки, поперечные отверстия и продольное окно. Эти элементы необходимо учитывать при подборе наравне с двумя основными размерами: у стволов одинакового диаметра и длины могут отличаться расположение проточек, форма торцов, посадочные ступени и способ соединения с соседними деталями. Поэтому размер 25×110 мм — обязательный, но не единственный критерий совместимости.

Замена требуется при выработке внутреннего канала, трещинах, разбитых посадочных местах или повреждении пазов. Такие дефекты могут сопровождаться снижением силы удара, заметным люфтом оснастки и ускоренным износом деталей патронной части. Перед ремонтом полезно исключить неисправности бойка, фиксаторов, уплотнений и других деталей ударного механизма: сходные симптомы не всегда связаны только со стволом.

Что сверить перед заказом

• Наружный диаметр: 25 мм следует сравнивать в том же посадочном месте, где измерялась снятая деталь.
• Полная длина: исполнение рассчитано на ориентир 110 мм от одного торца до другого.
• Профиль корпуса: должны совпасть ступени, диаметры посадочных участков и форма передней и задней частей.
• Проточки и отверстия: проверьте их количество, положение и взаимное расстояние; отдельно сопоставьте продольное окно.
• Исполнение инструмента: учитывайте точную модель и модификацию перфоратора, поскольку внешне похожие версии могут использовать разные стволы.

Для уверенного выбора снимите старую деталь и сопоставьте её по всей геометрии, а не только по двум цифрам в названии. Измерения желательно выполнять после очистки поверхности, чтобы загрязнение и остатки смазки не искажали результат. Если ствол разрушен или сильно выработан, ориентируйтесь также на посадочные места в корпусе инструмента и на исправные сопряжённые детали.

Установка и проверка после ремонта

Монтаж выполняют при отключённом от питания инструменте с разборкой патронной и ударной части по сервисной схеме конкретной модели. Перед сборкой посадочное место очищают от загрязнений и металлических частиц, затем проверяют состояние бойка, шариков или других фиксаторов, стопорных деталей и уплотнений, которые были сняты при разборке. Повреждённые сопутствующие детали не следует возвращать в механизм вместе с новым стволом.

Смазку наносят только в точки и в количестве, предусмотренных изготовителем перфоратора. При сборке ствол должен занимать своё положение без перекоса и принудительного забивания. После установки проверяют свободное перемещение предусмотренных конструкцией деталей, удержание оснастки и отсутствие ненормального люфта. Первый контрольный запуск проводят по регламенту ремонта конкретного инструмента. Если нет опыта разборки ударных механизмов, установку разумно поручить мастерской: точная сборка помогает сохранить посадки и корректную работу патронной части.
