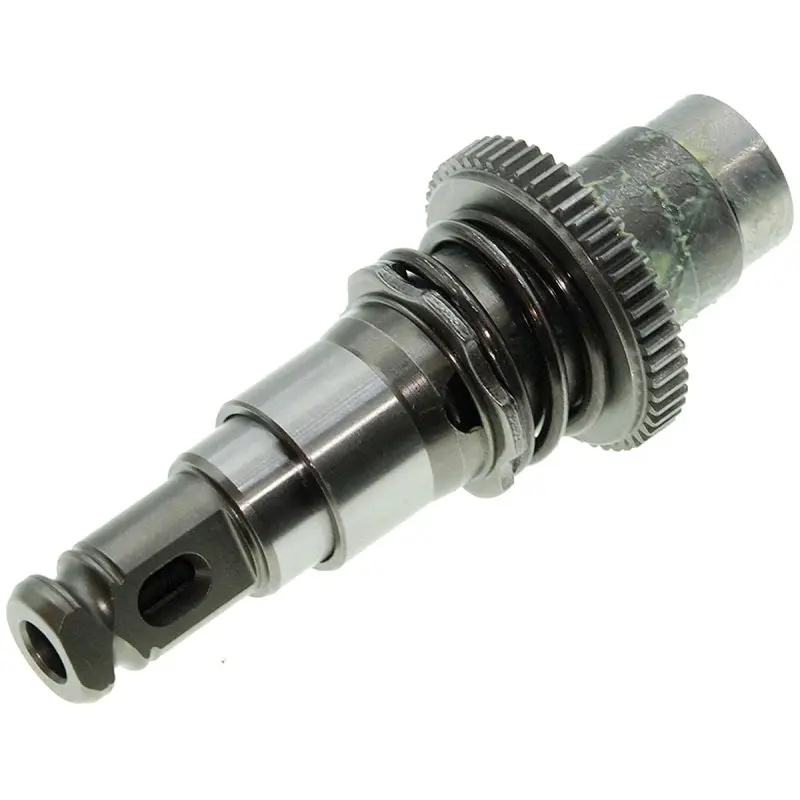

Деталь предназначена для ремонта механизма держателя оснастки и передачи вращения в перфораторе Makita HR2470. Это собранное исполнение, объединяющее цилиндрический держатель, прямозубую шестерню, компрессионную пружину, опорные детали и удерживающее кольцо. Его выбирают, когда при восстановлении инструмента требуется заменить собранную секцию, а не только отдельный корпус ствола.

Назначение и устройство

В конструкции HR2470 ствол служит основой держателя оснастки, сопрягается с деталями ударного механизма и устанавливается между патронной частью и внутренним корпусом редуктора. Шестерня участвует в передаче вращения, а пружина, шайба и кольцо входят в расположенную на стволе сборку. Правильное взаимное положение этих деталей необходимо для свободного движения механизма, устойчивого вращения оснастки и корректной сборки редукторной части.

Исполнение в сборе упрощает ремонт в случаях, когда изношены сразу несколько сопряжённых поверхностей или разобранный механизм невозможно восстановить заменой одной мелкой детали. При этом перед заказом следует определить фактическую причину неисправности: потеря удара, посторонний шум, люфт оснастки либо нестабильное вращение могут быть связаны не только со стволом, но также с бойком, подшипником, уплотнениями, деталями патрона или внутренним корпусом.

Когда проверяют состояние ствола

Осмотр этой секции требуется при заметной выработке посадочных поверхностей, повреждении пазов в передней части, деформации удерживающих деталей, износе зубьев шестерни или чрезмерном люфте сопряжений. Отдельно оценивают состояние пружины и колец: перекос, повреждение либо неправильная установка этих компонентов мешают собрать механизм в предусмотренной последовательности. Диагностику выполняют после разборки корпуса, поскольку внешние симптомы сами по себе не указывают на одну конкретную запчасть.

Как правильно подобрать деталь

• Проверьте полное обозначение инструмента. Эта позиция предназначена для Makita HR2470 без дополнительных букв в индексе. Модификации HR2470T и HR2470FT имеют другое исполнение секции держателя, поэтому совместимость с ними нельзя считать автоматической.
• Сопоставьте конструкцию снятой сборки. Сверьте форму передней части и пазов, расположение шестерни, пружины, шайб и колец, а также конфигурацию посадочных участков.
• Различайте ствол и собранную секцию. В деталировке HR2470 отдельно встречаются держатель инструмента и окружающие его компоненты. Предлагаемая позиция выполнена с установленной шестернёй и пружинным блоком, что необходимо учитывать при сравнении вариантов ремонта.
• Проверьте соседние детали. Элементы фиксации оснастки, боёк, внутренний корпус, плоская шайба, подшипник и уплотнения диагностируют отдельно. Новая сборка не устранит люфт или потерю удара, если причина осталась в смежной части механизма.

Установка и обслуживание

Замена связана с разборкой редукторного корпуса и отделением секции держателя от внутреннего корпуса. Сервисная последовательность для HR2470 предусматривает сохранение плоской шайбы между сопрягаемыми секциями, а при разборке пружинного блока — контролируемое сжатие пружины и снятие удерживающего кольца подходящим инструментом. Пружина находится под нагрузкой, поэтому работу выполняют аккуратно, без ударов по зубьям шестерни и обработанным посадочным поверхностям.

Перед установкой очищают посадочные места, проверяют внутренний корпус, шайбу, подшипник и уплотнения, после чего наносят рекомендованную для этой модели смазку на предусмотренные сервисной схемой участки. Сборку выполняют без перекоса, контролируя положение всех колец и свободное перемещение сопряжённых деталей. После ремонта сначала проверяют механизм вручную, затем собирают корпус и проводят пробный запуск без нагрузки.

Ствол в сборе подходит для восстановления Makita HR2470 при подтверждённом износе держателя и расположенных на нём деталей. Точное сопоставление модификации перфоратора и конструкции снятой секции помогает выбрать правильную запчасть и не переносить неисправность соседних компонентов в уже отремонтированный механизм.
