Ствол перфоратора для Makita HR2450, голый

Голый ствол-держатель для перфоратора Makita HR2450

Деталь предназначена для ремонта узла крепления оснастки и ударного механизма перфоратора Makita HR2450. Ствол удерживает бур по оси, служит направляющей для расположенных внутри деталей и взаимодействует с патроном, ударным болтом и бойком. От состояния его посадочных поверхностей, внутреннего канала, пазов и упорных участков зависят правильное положение оснастки и передача удара во время работы инструмента.

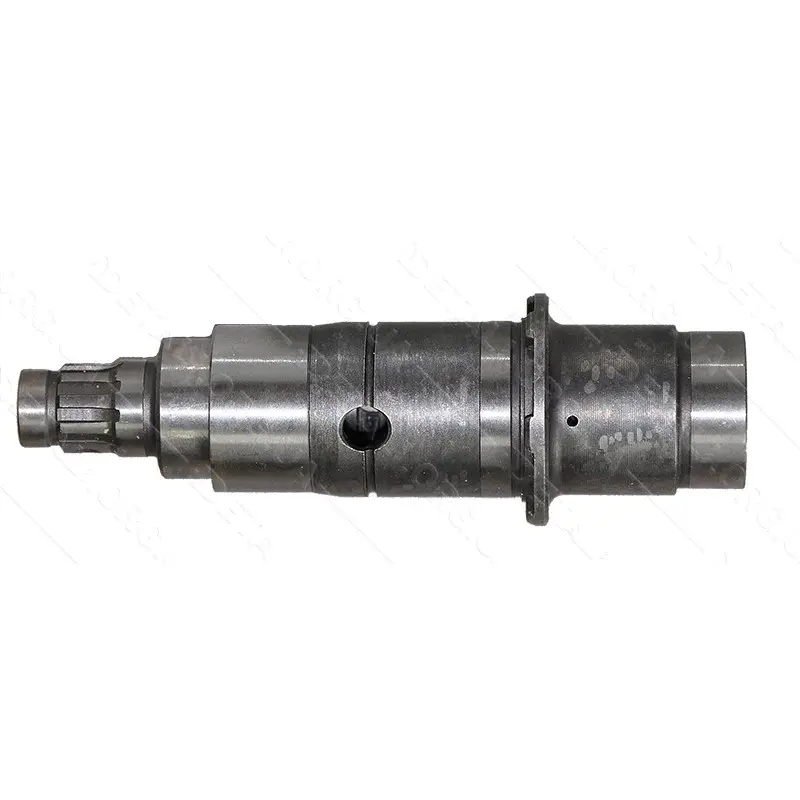

Исполнение «голый» означает, что предлагается основной корпус ствола, а не полностью собранный патронный узел. Деталь имеет цилиндрическую ступенчатую форму, переднюю шлицевую часть, наружный упорный буртик и технологические отверстия. Патронные детали, уплотнительные кольца, шайбы, ударный болт и другие сопряженные компоненты подбирают отдельно либо переставляют со старого узла после проверки их состояния.

Совместимость и основные параметры

Ствол соответствует исполнению держателя инструмента 153365-0. Эта конструкция применяется в перфораторах Makita HR2432, HR2450, HR2450F и HR2455. Для моделей HR2450T и HR2450FT предусмотрено другое исполнение держателя, поэтому совпадение числа 2450 в обозначении инструмента само по себе недостаточно для выбора детали.

• Тип детали: голый ствол, или корпус держателя инструмента.
• Основная модель: Makita HR2450.
• Дополнительные совместимые модели: HR2432, HR2450F и HR2455.
• Каталожный ориентир исполнения: 153365-0.
• Общая длина: 138 мм.
• Наружный диаметр основной цилиндрической части: 30 мм.
• Внутренний диаметр: 25 мм.

Перед заказом следует прочитать полное обозначение перфоратора на его паспортной табличке. Дополнительно сравнивают старый ствол по общей длине, диаметрам, расположению отверстий, форме передней части, количеству и профилю пазов, ширине ступеней и положению наружного буртика. Такая проверка особенно важна, если инструмент ранее ремонтировался или собран с деталями другой модификации.

Когда требуется замена

Основанием для установки нового ствола становятся выраженная выработка внутреннего канала и посадочных мест, повреждение пазов, трещины, деформация буртика либо чрезмерный люфт бура. Подобные дефекты могут сопровождаться нестабильным ударом, неправильным положением оснастки, затрудненной фиксацией или ускоренным износом деталей патрона. Окончательное решение принимают после разборки и очистки узла, поскольку потеря удара также может быть связана с бойком, ударным болтом, уплотнениями или другими компонентами механизма.

Подготовка к установке

При разборке желательно сохранить последовательность расположения пружинных колец, шайб, уплотнений и деталей патрона. Все снятые компоненты очищают и осматривают: кольца не должны быть порваны или чрезмерно сплющены, а ударный болт, боек и фиксирующие части — иметь сколы, глубокую выработку либо деформацию. Поврежденные сопряженные детали не стоит переносить в новый корпус, поскольку они способны вызвать люфт и повторный износ.

Сборку выполняют по ремонтной схеме конкретной модели, соблюдая положение каждого кольца и шайбы. После монтажа проверяют свободное перемещение внутренних деталей, надежность фиксации оснастки и отсутствие ненормального бокового люфта. Голый ствол подходит для ремонта, при котором мастер формирует состав узла отдельно и может оценить пригодность уже имеющихся компонентов перед повторной сборкой перфоратора.
