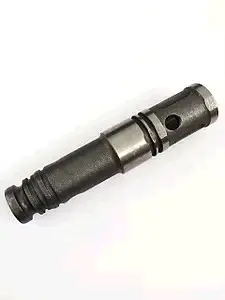

Ствол бочкового перфоратора 25×101 мм со шпоночным пазом

Ствол бочкового перфоратора 25×101 мм со шпоночным пазом

Запчасть предназначена для ремонта бочковых перфораторов с соответствующим строением ударно-вращательного механизма. Ствол направляет оснастку по оси и взаимодействует с бойком, патроном и другими сопряженными деталями. От состояния его внутренней поверхности и посадочных участков зависят правильное перемещение деталей, соосность бура и передача удара. Изделие подходит для замены изношенной или поврежденной детали при условии полного совпадения размеров и исполнения.

Конструкция и назначение

Основные размерные ориентиры этой модификации — наружный диаметр 25 мм и общая длина 101 мм. Конструкция выполнена со шпоночным пазом. На корпусе также предусмотрены резьбовой участок, поперечное отверстие и кольцевые проточки. При подборе нужно учитывать не только два основных размера, но и расположение каждого из этих участков: детали одинаковой длины могут различаться посадками и способом соединения с соседними компонентами.

Во время работы внутри стволовой части перемещаются компоненты ударного механизма, а боек передает импульс к хвостовику установленной оснастки. Поэтому выраженный износ внутреннего канала, трещины, повреждение пазов или разбитые посадки способны нарушить нормальную работу перфоратора. Возможными проявлениями неисправности становятся увеличенный люфт бура, нестабильный удар, посторонний металлический шум или ухудшение фиксации оснастки. Эти признаки требуют диагностики всей стволовой части, поскольку похожие симптомы могут быть связаны и с патроном, бойком либо фиксаторами.

Что проверить при подборе

• Тип инструмента. Деталь рассчитана на бочковую компоновку перфоратора; форма корпуса инструмента сама по себе не подтверждает совместимость.
• Габариты. Наружный диаметр должен составлять 25 мм, а общая длина — 101 мм. Измерения старой детали желательно выполнять после очистки от смазки и загрязнений.
• Исполнение паза. Для этой версии обязателен шпоночный паз. Модификацию с другим способом соединения устанавливать без подтвержденного соответствия нельзя.
• Посадочная геометрия. Сверьте резьбовой конец, поперечное отверстие, кольцевые проточки, диаметры ступеней и их расположение по длине.
• Сопряжение внутри механизма. Проверьте форму внутреннего канала и посадку связанных деталей. Совпадение только наружного диаметра и длины недостаточно для точного выбора.

Привязка этой модификации к конкретной марке или модели перфоратора не заявлена, поэтому надежнее подбирать ее по демонтированной детали и схеме инструмента. Особенно внимательно сравнивайте варианты, которые в продаже обозначены одинаковыми размерами: наличие шпоночного паза, резьбы и отверстий может отличаться. Если старый ствол деформирован и точное измерение затруднено, ориентируйтесь на техническую документацию конкретного перфоратора.

Замена и обслуживание

Перед разборкой перфоратор отключают от источника питания. После извлечения старого ствола следует очистить посадочное место и проверить боек, патрон, фиксаторы и соприкасающиеся поверхности. Установка новой детали при сильно изношенных соседних компонентах не устраняет первопричину люфта или слабого удара. Для сборки применяют смазку, предусмотренную производителем инструмента, не перекрывая технологические отверстия и не оставляя абразивных загрязнений внутри механизма.

После монтажа оснастка должна надежно фиксироваться и сохранять предусмотренное конструкцией продольное перемещение без чрезмерного бокового люфта. Ствол 25×101 мм со шпоночным пазом подходит для планового восстановления бочкового перфоратора, когда подтверждены размеры, внутренняя геометрия и все точки сопряжения. Такой порядок подбора помогает избежать повторной разборки и корректно восстановить работу ударной части инструмента.
