Малый ствол для бочкового перфоратора 24×107 мм

Малый ствол для бочкового перфоратора 24×107 мм

Деталь предназначена для ремонта ударного механизма бочкового перфоратора с патроном SDS-plus. Ствол направляет оснастку по оси, участвует в передаче удара и взаимодействует с бойком, деталями патрона и фиксирующими компонентами. Такая запчасть требуется при восстановлении инструмента, у которого появился люфт бура, ослаб удар, нарушилась фиксация оснастки либо обнаружен износ посадочных поверхностей.

Назначение и конструкция

Общая длина ствола составляет 107 мм, наружный диаметр — 24 мм, внутренний диаметр — 15 мм. Эти параметры относятся к основным ориентирам подбора: близкая по форме деталь с другим диаметром или длиной может не состыковаться с корпусом редуктора, патроном и ударным механизмом. Исполнение рассчитано на бочковые перфораторы. В карточках этой размерной модификации также указана совместимость с перфоратором Зенит ЗПВ-1300.

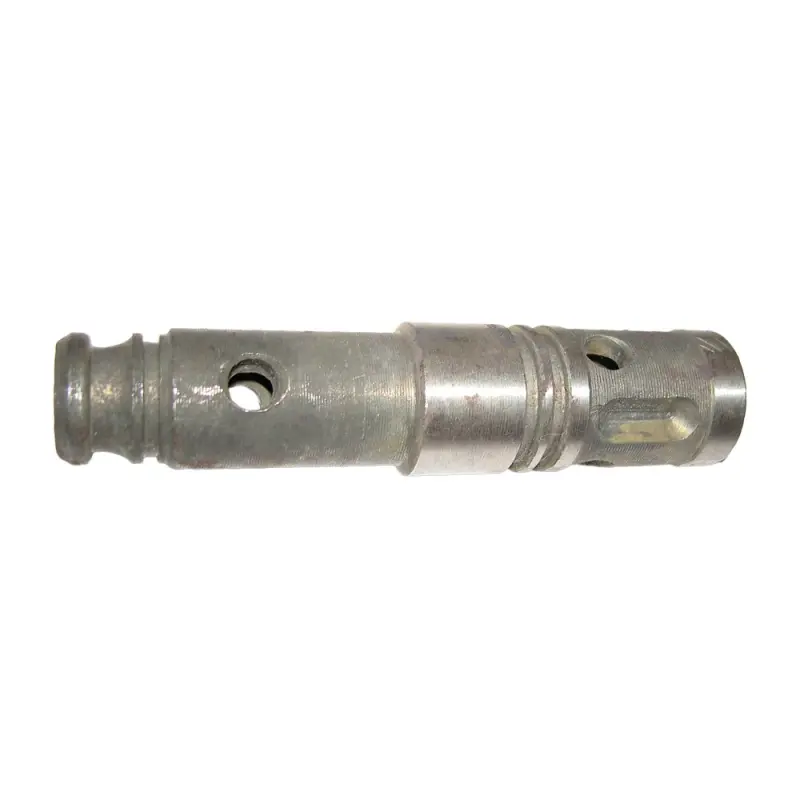

Корпус имеет несколько наружных ступеней, кольцевые проточки, поперечные отверстия и продольное окно. Они образуют посадочные и сопрягаемые участки для соседних деталей механизма. Поэтому при выборе недостаточно проверить только два габарита: расположение проточек, отверстий, уступов и окна должно соответствовать снятому стволу. Особенно внимательно сравнивают оба торца и расстояния между конструктивными переходами.

Как правильно подобрать ствол

Перед заказом разберите обозначение размера на две отдельные характеристики: 24 мм — наружный диаметр, а 107 мм — общая длина. Дополнительно следует измерить внутренний канал, который у этой модификации имеет диаметр 15 мм. Модель инструмента остается важным ориентиром, однако одинаковые по названию перфораторы могут отличаться исполнением отдельных деталей в зависимости от версии. Надежнее использовать одновременно модель, результаты измерений и полное сравнение геометрии.

• Длина: сравните общую длину 107 мм без приблизительного округления.
• Диаметры: проверьте наружный размер 24 мм и внутренний канал 15 мм.
• Тип инструмента: деталь предназначена для бочкового перфоратора с системой SDS-plus.
• Посадочные участки: сопоставьте количество и положение кольцевых проточек, ступеней и уступов.
• Отверстия и окно: проверьте их форму, направление и расстояние от торцов.
• Сопряженные детали: оцените состояние бойка, фиксаторов патрона, уплотнений и других компонентов, контактирующих со стволом.

Когда требуется замена

Поводом для дефектовки служат заметный радиальный люфт оснастки, нестабильная фиксация бура, снижение эффективности удара, повреждение пазов, трещины, деформация или выраженная выработка внутреннего канала и посадочных поверхностей. Эти симптомы могут быть связаны не только со стволом, поэтому механизм проверяют комплексно. Установка новой детали при изношенных фиксаторах, бойке или уплотнениях не устраняет причину неисправности соседних компонентов.

Рекомендации по установке

Монтаж выполняют после разборки и очистки соответствующей части перфоратора. Перед сборкой проверяют отсутствие задиров и загрязнений на сопрягаемых поверхностях, состояние пазов, отверстий, стопорных деталей и уплотнений. Ствол должен занимать штатное положение без перекоса и принудительной подгонки. Смазку, порядок установки и контрольные операции выбирают по сервисной документации конкретной модели инструмента.

После сборки необходимо проверить фиксацию оснастки и свободное перемещение предусмотренных конструкцией деталей сначала без нагрузки. Если геометрия снятого ствола, размеры или расположение посадочных участков отличаются, устанавливать эту модификацию не следует. Точное сравнение перед ремонтом помогает избежать повторной разборки и повреждения совместно работающих компонентов.
