Боек для перфоратора Bosch GBH 2-28 DFV

Боек для перфоратора Bosch GBH 2-28 DFV

Деталь предназначена для восстановления ударного механизма перфоратора Bosch GBH 2-28 DFV. Боек перемещается внутри ствола и участвует в передаче ударного импульса к оснастке. От состояния его цилиндрических поверхностей и торцов зависит, насколько свободно он движется и корректно взаимодействует с другими деталями механизма. Такой ремонт актуален, когда при разборке обнаружены задиры, деформация торцов, выраженная выработка или следы закусывания.

Конструкция и назначение

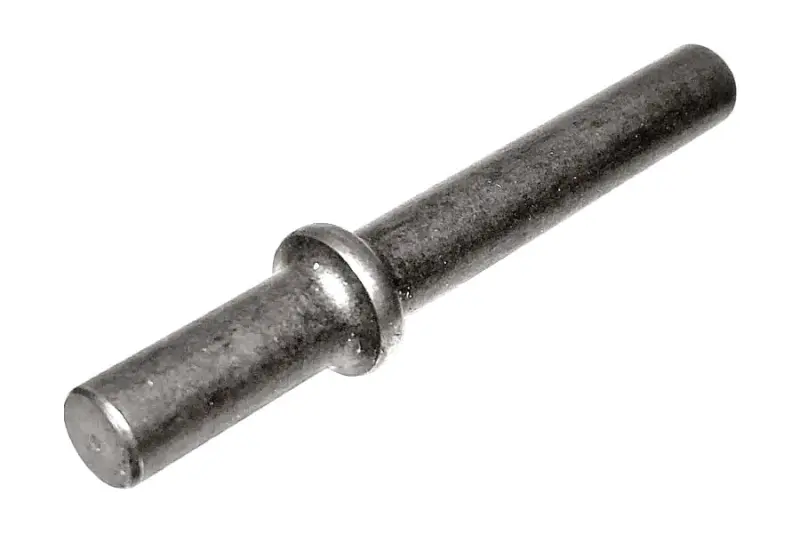

Боек имеет вытянутую ступенчатую форму: два цилиндрических участка разделены кольцевым буртиком. Такая геометрия требует точного совпадения с внутренними посадочными зонами конкретной версии инструмента. Деталь работает внутри ударной части перфоратора, поэтому для подбора важны не только название модели, но и общая длина, диаметры участков, расположение буртика и форма обоих торцов.

Исправные рабочие поверхности должны быть без сильных задиров, сколов и деформации. Поврежденный торец ухудшает контакт при ударе, а неровности на цилиндрической части способны мешать свободному перемещению. Если старый боек имеет наклеп, заметное изменение формы или глубокие продольные риски, его состояние оценивают вместе с сопряженными деталями: установка новой детали без устранения причины износа может не восстановить нормальный удар.

Как проверить совместимость

Обозначение GBH 2-28 DFV является основным ориентиром, однако у этой модели существуют исполнения с разными десятизначными номерами инструмента. Перед покупкой найдите полный номер на заводской табличке перфоратора и сопоставьте его со схемой запасных частей Bosch. В схеме следует проверить позицию бойка и форму детали. Этот порядок особенно важен, если инструмент уже ремонтировался или внутри установлены детали другой ревизии.

• Сверьте полное обозначение модели: Bosch GBH 2-28 DFV.
• Проверьте десятизначный номер конкретного исполнения перфоратора.
• Сравните общую длину старого бойка и диаметры обоих цилиндрических участков.
• Сопоставьте положение и диаметр кольцевого буртика.
• Проверьте форму, диаметр и состояние обоих рабочих торцов.
• Убедитесь, что деталь соответствует позиции бойка на схеме именно вашего инструмента.

Не подбирайте эту позицию только по внешнему сходству или общему названию серии. В ударном механизме небольшое различие геометрии влияет на посадку и ход детали. Если старый боек поврежден настолько, что размер нельзя снять точно, ориентируйтесь на заводскую схему для полного номера перфоратора.

Замена и проверка механизма

Перед установкой перфоратор отключают от сети и разбирают в последовательности, предусмотренной сервисной документацией. Посадочный канал очищают от продуктов износа и старых загрязнений. Одновременно осматривают ударный поршень, направляющий диск, уплотнительное кольцо и отдельный ударный штифт, указанные в деталировке Bosch: задиры, поврежденные уплотнения или люфт сопряженных компонентов могут быть самостоятельной причиной слабого либо нестабильного удара.

Смазку выбирают по сервисным требованиям для конкретного исполнения GBH 2-28 DFV и наносят в предусмотренном количестве. Избыток случайной смазки, как и сборка загрязненного механизма, не заменяет правильной дефектовки. После монтажа проверяют свободный ход деталей, корректность установки уплотнений и отсутствие закусывания, затем собирают корпус без перекоса.

Этот боек подходит для ремонта Bosch GBH 2-28 DFV при подтвержденном совпадении версии и геометрии. Точная сверка перед разборкой помогает заказать нужную деталь, а осмотр всего ударного механизма позволяет не ограничиваться заменой одного изношенного компонента, если причина неисправности находится рядом.
