Кнопка-выключатель для перфоратора Bosch Hammer без реверса, 6 А

Кнопка-выключатель для перфоратора Bosch Hammer без реверса

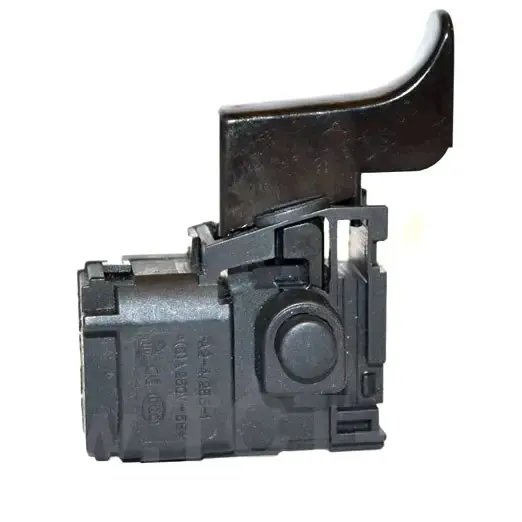

Эта кнопка предназначена для включения и выключения перфоратора с посадочным исполнением Bosch Hammer. Она устанавливается внутри рукоятки и взаимодействует с наружной клавишей, поэтому при ремонте важны не только электрические параметры, но и форма корпуса, размеры основания, длина клавиши и положение бокового фиксатора. Версия выполнена без переключателя направления вращения и подходит только для инструмента, где реверс не предусмотрен в составе кнопки.

Назначение и конструктивные параметры

Выключатель рассчитан на ток 6 А. Размеры основания составляют 47 × 24 × 29 мм, размеры нажимной клавиши — 38 × 14 мм. В конструкции предусмотрена фиксация нажатой клавиши: боковая кнопка удерживает основной курок в рабочем положении, когда такой режим заложен в устройстве перфоратора. Корпус имеет вытянутую клавишу и отдельный боковой толкатель фиксатора. Эти особенности нужно учитывать вместе, поскольку близкие по назначению выключатели могут отличаться посадкой, длиной курка и расположением органов управления.

Как правильно подобрать кнопку

Название марки инструмента само по себе недостаточно для точного выбора. У перфораторов одной линейки встречаются разные ревизии рукоятки и схемы подключения. До установки сопоставьте новую деталь со снятым выключателем по габаритам основания, форме клавиши, положению фиксатора, месту выхода проводов и способу их закрепления. Основная клавиша должна свободно входить в проем рукоятки, а корпус — занимать штатное место без перекоса и давления со стороны половин корпуса.

• Основание: длина 47 мм, ширина 24 мм, высота 29 мм.
• Клавиша: длина 38 мм, ширина 14 мм.
• Номинальный ток: 6 А.
• Фиксация: предусмотрена для нажатой клавиши.
• Реверс: в составе выключателя отсутствует.
• Назначение: кнопка включения для перфоратора с соответствующей посадкой Bosch Hammer.

Особенно внимательно проверьте отсутствие реверса. Если на снятой детали есть отдельный рычаг изменения направления вращения либо корпус рукоятки рассчитан на такой рычаг, эта версия не является прямой заменой. Нельзя выбирать ее только по похожему внешнему контуру: даже небольшое отличие длины клавиши или положения бокового фиксатора может мешать сборке и нормальному ходу органов управления.

Когда требуется замена

Проверка выключателя уместна, если перфоратор не запускается при нажатии, включается только в определенном положении клавиши, самопроизвольно прекращает работу либо клавиша движется с заеданием. Такие признаки не всегда связаны только с кнопкой: перед покупкой следует проверить сетевой кабель, соединения проводов, состояние щеток и другие части системы включения. Замена оправдана, когда диагностика указывает на износ контактов, механическое повреждение корпуса или неисправность возврата клавиши.

Установка

Перед разборкой инструмент отключают от сети. Расположение проводов на старом выключателе фиксируют до отсоединения, после чего проводники переносят на соответствующие места новой детали. Соединения должны быть надежно закреплены, а изоляция — не попадать под кромки корпуса. До окончательной сборки проверьте свободный ход основной клавиши, работу бокового фиксатора и отсутствие зажатых проводов. Первый запуск выполняют только после полной сборки рукоятки. Если схема подключения или причина неисправности неясна, установку лучше поручить специалисту по ремонту электроинструмента.
