Кнопка выключателя для перфоратора Bosch 2-24 без регулятора оборотов

Кнопка выключателя для перфоратора Bosch 2-24 без регулятора оборотов

Предназначена для ремонта перфоратора Bosch 2-24 и управляет включением и выключением инструмента нажатием на пусковую клавишу. Это исполнение не регулирует обороты в зависимости от глубины нажатия, поэтому его следует устанавливать вместо кнопки с таким же принципом работы. Деталь подходит для восстановления перфоратора, у которого пуск стал нестабильным, клавиша заедает либо внутри выключателя повреждены контакты.

Назначение и особенности конструкции

Кнопка размещается внутри рукоятки и взаимодействует с наружной клавишей, проводами питания и проводниками двигателя. При нажатии внутренние контакты замыкаются и перфоратор запускается; после отпускания происходит выключение. От состояния контактной части и свободного хода клавиши зависят уверенный запуск и отсутствие самопроизвольных перебоев во время работы.

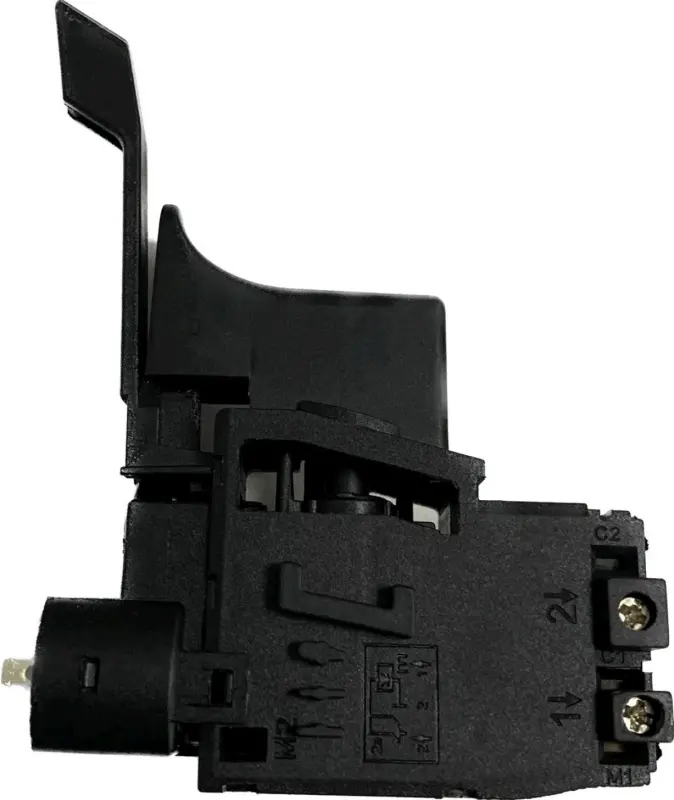

Деталь выполнена в черном корпусе с широкой изогнутой пусковой клавишей. Конструкция также включает высокий вспомогательный рычаг и расположенные сбоку винтовые зажимы для проводников. Форма корпуса, положение клавиши, конфигурация рычага и размещение подключений должны совпадать с деталями внутри рукоятки. Даже небольшое отличие может помешать правильной посадке, свободному нажатию или сборке двух половин корпуса перфоратора.

Когда требуется замена

На неисправность кнопки могут указывать отсутствие запуска при исправном сетевом шнуре, включение только при определенном положении клавиши, периодические остановки, рывки двигателя, тугой ход или невозврат клавиши. Причиной также бывают подгоревшие контакты, трещины корпуса и ослабленные места подключения проводов. Если на пластике есть следы сильного нагрева или механическое повреждение мешает движению клавиши, дальнейшая эксплуатация детали нежелательна.

Такие признаки не всегда связаны только с выключателем. Перед заменой проверяют сетевой кабель, места соединения проводников, щетки, состояние коллектора и двигатель. Это позволяет не менять исправную кнопку и одновременно обнаружить причину, которая могла вызвать нагрев ее контактов. После диагностики устанавливают новую деталь с той же компоновкой и способом подключения.

Как правильно подобрать кнопку

• Исполнение: необходим вариант без регулирования оборотов; версия с электронной регулировкой может отличаться внутренней схемой и посадкой.
• Модель инструмента: обозначение Bosch 2-24 нужно дополнить точной модификацией и типовым номером конкретного перфоратора.
• Габариты и форма: сравните длину и ширину корпуса, профиль пусковой клавиши, выступы и направляющие со снятой деталью.
• Органы управления: должны совпадать положение, длина и направление движения дополнительного рычага.
• Подключение: проверьте расположение зажимов, количество подключаемых проводников и схему их размещения.

Одного сходства названия модели недостаточно: в семействе Bosch 2-24 встречаются модификации с различным управлением. Самый надежный подбор выполняется по полному обозначению перфоратора и непосредственному сравнению старой кнопки с новой. Особое внимание уделяют стороне выхода клавиши, точкам опоры в рукоятке и свободному месту для проводов.

Установка и проверка

Перед разборкой перфоратор отключают от сети. Расположение каждого проводника фиксируют до отсоединения старой кнопки, затем осматривают клеммы и изоляцию. Новую деталь размещают в предусмотренных пазах без перекоса, а проводники подключают по схеме инструмента и укладывают так, чтобы их не зажало половинами рукоятки. Винтовые соединения должны удерживать жилы надежно, но без повреждения клемм и корпуса.

До окончательной сборки проверяют свободный ход пусковой клавиши и вспомогательного рычага. После сборки клавиша должна нажиматься без заклинивания и самостоятельно возвращаться в исходное положение. Первый запуск выполняют без нагрузки, контролируя четкость включения и отсутствие перебоев. Если нет опыта ремонта сетевого электроинструмента, установку разумно поручить специалисту: правильное подключение и укладка проводов здесь так же важны, как совпадение самой кнопки.
