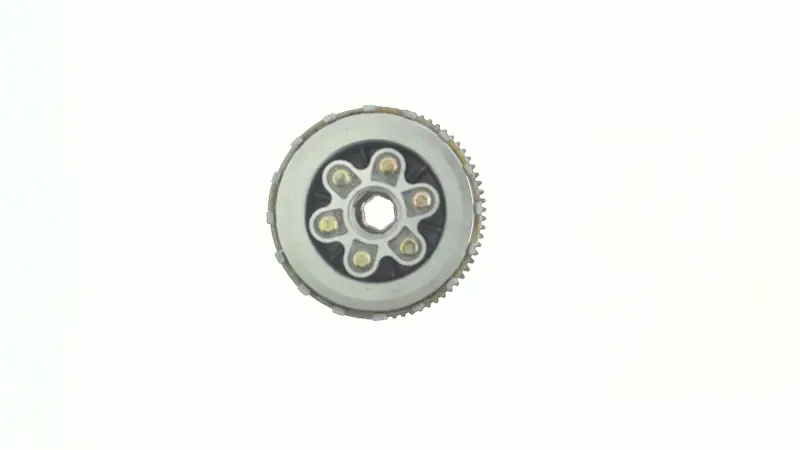

Корзина сцепления в сборе 4T CG250, 7 дисков, 73 зуба

Корзина сцепления в сборе для 4T CG250

Узел предназначен для обслуживания сцепления четырехтактных двигателей семейства CG250. Конструкция собрана с пакетом из семи фрикционных дисков и оснащена зубчатым венцом на 73 зуба. Такой вариант нужен при замене комплектного механизма, когда требуется восстановить передачу крутящего момента между двигателем и коробкой передач, а установка отдельных деталей уже нецелесообразна или состояние нескольких компонентов требует одновременного ремонта.

Назначение и устройство

Зубчатый венец корзины принимает вращение от первичного привода двигателя. При включенном сцеплении сжатый пакет дисков связывает корзину с центральной частью механизма и передает крутящий момент на трансмиссию. При выжиме рычага давление на пакет уменьшается, диски получают возможность разъединиться, а водитель может остановиться или переключить передачу без остановки двигателя.

Поставка в сборе упрощает замену взаимосвязанных компонентов сцепления и позволяет не формировать пакет из разрозненных деталей. В конструкции присутствуют наружный зубчатый венец, центральная ступица, нажимная часть и пружинные крепления. Перед монтажом необходимо убедиться, что требуется именно комплектный вариант на семь дисков, поскольку отдельно продаются также пустые корзины и неполные наборы.

Что проверить при подборе

Обозначение CG250 само по себе не определяет все размеры детали: у двигателей и мотоциклов разных выпусков встречаются отличающиеся исполнения сцепления. Для этой модификации ключевыми признаками являются четыре такта, пакет из семи дисков и венец на 73 зуба.

• Число зубьев: должно составлять 73; похожие корзины CG250 на 70 зубьев не являются прямой заменой.
• Количество дисков: конструкция рассчитана на семь фрикционных дисков, поэтому вариант с шестью дисками подбирать нельзя.
• Посадочная часть: сравните центральное отверстие, профиль шлицев и прилегающие шайбы со снятым механизмом.
• Габариты: сопоставьте наружный диаметр венца, глубину корзины и общую высоту сборки.
• Нажимной механизм: проверьте расположение пружин, крепежных точек и форму центральной части.
• Исполнение: убедитесь, что для ремонта требуется узел в сборе, а не только наружная корзина или набор дисков.

Совместимость указывается для Geon X-Road 250 CG/CB, Honda CG250, Shineray XY250GY, Spark SP250D-1 и SP250D-2, Zongshen ZS250, ZUBR 250ZH. У одной модели могут существовать разные ревизии двигателя, поэтому окончательный подбор выполняют по фактической конструкции демонтированной детали и параметрам установленного сцепления.

Рекомендации по установке

Монтаж выполняют по сервисной документации конкретного двигателя. При разборке следует сохранить последовательность шайб, втулок и дистанционных деталей, очистить посадочные поверхности и осмотреть сопряженные компоненты. Пружинные болты нажимной части затягивают постепенно и равномерно по перекрестной схеме; окончательный момент затяжки выбирают только по руководству соответствующей модификации CG250.

После сборки регулируют привод сцепления и проверяют свободный ход рычага. Механизм должен полностью включаться и размыкаться без заеданий. До установки полезно осмотреть зубья привода, шлицы, направляющие пазы, пружины и диски: повреждение соседней детали способно быстро нарушить работу нового комплекта.

Когда требуется замена

Поводом для диагностики служат пробуксовка под нагрузкой, рывки при трогании, затрудненное переключение передач, неполное размыкание сцепления или посторонний шум со стороны механизма. Эти признаки не всегда означают неисправность самой корзины: необходимо также проверить регулировку привода, состояние дисков, пружин, ступицы и зубчатого зацепления. Комплектную замену выбирают при повреждении нескольких частей, заметной выработке пазов, дефектах венца или невозможности надежно восстановить исходную сборку отдельными компонентами.

Корзина подходит для ремонта CG250 только при совпадении трех базовых параметров: семидисковой компоновки, венца на 73 зуба и посадочной геометрии. Такая проверка перед разборкой помогает подготовить нужную деталь и избежать повторного вскрытия двигателя из-за несовместимого исполнения.
