Ремонтный поршень SEE для Suzuki Lets 50 +0,25, Ø41,25 мм, палец 10 мм

Ремонтный поршень SEE для Suzuki Lets 50 +0,25

Поршневой комплект предназначен для ремонта двухтактного двигателя скутера Suzuki Lets 50. Диаметр поршня составляет 41,25 мм, диаметр поршневого пальца — 10 мм. Размер +0,25 относится к первому ремонту относительно стандартного диаметра 41,00 мм, поэтому деталь применяют не в исправном цилиндре стандартного размера, а после проверки и соответствующей обработки цилиндра.

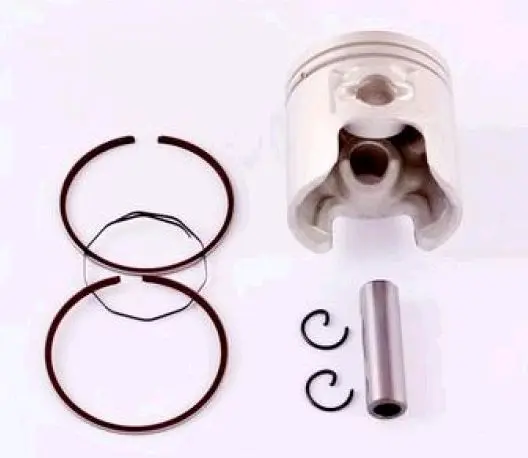

В комплект входят поршень, поршневые кольца, палец и стопорные кольца. Такой состав позволяет заменить основные сопряженные детали поршневого соединения за один ремонт. Изделие выпускается под маркой SEE, также обозначаемой как Sheng-E; страна производства — Тайвань.

Назначение в двигателе

Во время работы двигателя поршень перемещается в цилиндре, сжимает топливовоздушную смесь в камере сгорания и передает давление газов через палец и шатун на коленчатый вал. Поршневые кольца уплотняют зазор между поршнем и стенкой цилиндра, поддерживая компрессию. Состояние этой пары непосредственно отражается на запуске двигателя, устойчивости его работы и способности развивать тягу.

Ремонтный размер 41,25 мм используют, когда цилиндр с исходным диаметром 41,00 мм имеет износ или повреждения, которые можно устранить расточкой и хонингованием под первый ремонт. Возможность такой обработки определяют после измерения цилиндра: необходимо учитывать фактический износ, овальность, конусность и состояние рабочей поверхности.

Что проверить при подборе

• Модель техники: Suzuki Lets 50 с двухтактным двигателем.
• Размер поршня: Ø41,25 мм, то есть первый ремонт +0,25 мм.
• Диаметр пальца: 10 мм.
• Тип детали: поршень для цилиндро-поршневой группы скутера объемом 50 см³.
• Состав набора: поршень, кольца, поршневой палец и стопорные кольца.

Одного совпадения названия скутера недостаточно: у техники одной серии могут встречаться разные модификации двигателя и ранее отремонтированные цилиндры. Перед заказом нужно измерить цилиндр и палец, определить текущий ремонтный размер и сопоставить форму старого поршня с новой деталью. Поршень 41,25 мм нельзя путать со стандартным вариантом 41,00 мм или следующими ремонтными размерами 41,50 мм, 41,75 мм и 42,00 мм.

Когда требуется замена

Поводом для разборки ЦПГ могут быть снижение компрессии, затрудненный запуск, потеря тяги, посторонний механический шум или следы прихвата. После демонтажа оценивают днище и юбку поршня, канавки колец, состояние пальца, стенки цилиндра и посадочные места стопорных колец. Новый поршень не устраняет чрезмерный износ цилиндра сам по себе: цилиндр должен быть обработан именно под размер 41,25 мм с предусмотренным для этой пары монтажным зазором.

Подготовка и установка

Монтаж выполняют на чистых деталях после промера цилиндра. До сборки проверяют зазор поршневых колец в цилиндре, свободу их перемещения в канавках и соответствие поршневого пальца. Кольца устанавливают без чрезмерного растяжения, а их замки располагают у предусмотренных фиксирующих штифтов. Поршень ориентируют в цилиндре согласно его конструктивному исполнению и монтажному обозначению, если оно нанесено производителем.

Палец устанавливают без перекоса, а стопорные кольца полностью заводят в посадочные канавки. Попадание стопорного кольца в цилиндр способно вызвать серьезное повреждение, поэтому надежность фиксации проверяют до окончательной сборки. Трущиеся поверхности перед первым запуском смазывают маслом, подходящим для двухтактного двигателя. После ремонта соблюдают режим приработки, рекомендованный изготовителем техники или мастером, выполнившим обработку цилиндра.

Практические преимущества

• Первый ремонтный диаметр 41,25 мм позволяет использовать пригодный к восстановлению цилиндр после точной обработки под размер +0,25 мм.
• Поршень, кольца, палец и стопорные кольца собраны в одном наборе, поэтому для ремонта не приходится отдельно подбирать основные детали поршневого соединения.

Этот вариант выбирают для планового восстановления Suzuki Lets 50, когда измерения подтверждают первый ремонтный размер и палец диаметром 10 мм. Точная расточка, правильный монтажный зазор и аккуратная сборка важны не меньше самого выбора поршня.
