Втулка сектора кикстартера в крышку вариатора 4T GY6 50 STEEL MARK

Втулка сектора кикстартера для 4T GY6 50

Компактная цилиндрическая втулка устанавливается в крышку вариатора четырехтактного скутерного двигателя GY6 50 и служит опорой для вала сектора кикстартера. Она удерживает вал в предусмотренном положении во время нажатия на пусковой рычаг, помогает сектору двигаться по заданной траектории и участвует в нормальной работе механизма ручного запуска. Деталь STEEL MARK подходит для ремонта крышки вариатора, когда штатная втулка изношена, повреждена или была утрачена при разборке.

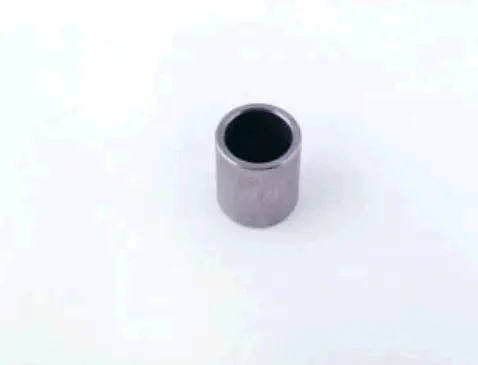

Эта позиция предназначена именно для сектора кикстартера в крышке вариатора. Ее не следует путать со втулкой переднего шкива вариатора, опорой бендикса или деталями подвески: у них другое место установки и другое назначение. Внешне деталь представляет собой короткую полую цилиндрическую втулку без резиновой части. Через внутреннее отверстие проходит поддерживаемый ею вал, а наружная поверхность располагается в посадочном отверстии крышки.

Когда требуется замена

Втулку проверяют при ремонте кикстартера, замене его вала или сектора, а также при заметном боковом перемещении деталей ручного запуска. Износ опоры способен вызвать перекос вала: сектор начинает работать несоосно, его движение становится менее точным, а нагрузка на посадочное место крышки возрастает. Продолжительная работа механизма с большим люфтом может привести к повреждению сопряженных деталей и самой крышки вариатора.

Поводом для осмотра также служат заедание или неполный возврат пускового рычага, нетипичный стук со стороны крышки и обнаруженный люфт вала после разборки. Такие признаки могут иметь несколько причин, поэтому одновременно следует проверить сектор, возвратную пружину, вал и зубчатое зацепление. Новая втулка устраняет только неисправность, связанную с ее износом либо повреждением посадки.

Что проверить при подборе

• Тип двигателя: деталь рассчитана на четырехтактную платформу GY6 50; обозначение двигателя и исполнение крышки должны соответствовать ремонтируемому скутеру.
• Назначение: требуется втулка опоры сектора кикстартера, устанавливаемая непосредственно в крышку вариатора.
• Габариты: перед покупкой необходимо сопоставить наружный и внутренний диаметры, а также длину с демонтированной втулкой и посадочным отверстием.
• Состояние сопряжений: вал не должен иметь выраженной выработки, а отверстие крышки — трещин, овальности и разрушенных краев.

Принадлежность двигателя к семейству GY6 сама по себе не заменяет проверку размеров. Крышки и пусковые механизмы разных объемов и исполнений могут отличаться, поэтому ориентироваться только на внешнее сходство детали нельзя. Для уверенного подбора используют обозначение двигателя, конфигурацию снятой крышки и фактические размеры старой втулки.

Установка и контроль механизма

Перед монтажом из крышки удаляют загрязнения и остатки изношенной детали, после чего осматривают посадочное отверстие. Втулку устанавливают ровно, без перекоса и деформации кромок. Ударная установка через неподходящий инструмент может повредить небольшую деталь или алюминиевую крышку, поэтому усилие должно передаваться равномерно. Способ посадки и применение смазки выбирают согласно устройству конкретной крышки и руководству по обслуживанию скутера.

После установки вал должен располагаться без заметного бокового люфта, но свободно поворачиваться без закусывания. До окончательной сборки проверяют положение сектора, зацепление зубьев и работу возвратной пружины. Затем несколько раз плавно нажимают на рычаг кикстартера и убеждаются, что механизм проходит полный ход и возвращается в исходное положение. Такой контроль помогает обнаружить перекос до запуска двигателя и избежать повторной разборки крышки.

Втулка STEEL MARK для сектора в крышку вариатора 4T GY6 50 подходит для планового восстановления ручного пуска без замены крышки, если ее посадочное отверстие сохранило исправную геометрию. Точный подбор по месту установки и размерам особенно важен: слишком свободная посадка не уберет люфт, а чрезмерно плотная способна затруднить вращение вала.
