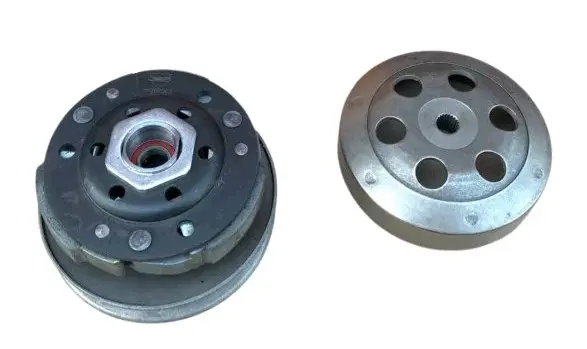

Задний вариатор в сборе для GY6 50 4T и Honda Dio AF34 с барабаном

Задний вариатор в сборе для GY6 50 4T и Honda Dio AF34

Комплект предназначен для ремонта задней части клиноременной трансмиссии скутеров GY6 50 с четырехтактным двигателем, а также Honda Dio AF34. Он объединяет ведомый шкив, центробежное сцепление и отдельный барабан сцепления. Такая конфигурация подходит для комплексной замены деталей, которые совместно отвечают за работу ремня, включение сцепления и передачу вращения к редуктору.

Во время движения ремень перемещается по коническим поверхностям ведомого шкива, а механизм шкива реагирует на изменение частоты вращения и нагрузки. При наборе оборотов колодки центробежного сцепления расходятся и соприкасаются с внутренней поверхностью барабана. После этого вращение передается дальше по трансмиссии. Состояние шкива, колодок и барабана поэтому непосредственно влияет на характер трогания, отсутствие проскальзывания и стабильность работы привода.

Конструкция и назначение

В собранной части находятся ведомый шкив, пружинный механизм и центробежное сцепление с колодками. Барабан выполнен отдельной деталью и устанавливается поверх сцепления. Комплект используют при ремонте изношенной задней части вариатора, когда замена только колодок или одного барабана не решает проблему либо состояние нескольких сопряженных деталей требует одновременного обслуживания.

• Заявленная применяемость: скутеры с двигателем GY6 50 4T и Honda Dio AF34.
• Тип детали: задний ведомый вариатор с центробежным сцеплением.
• Исполнение: собранный механизм и отдельный барабан сцепления.
• Место установки: задняя часть клиноременной трансмиссии под крышкой вариатора.

Как правильно подобрать

Обозначений GY6 50 или AF34 недостаточно для выбора без проверки установленной трансмиссии: для этих скутеров встречаются разные исполнения задних вариаторов. Перед заказом сопоставьте комплект со снятой деталью по наружному диаметру и ширине шкива, диаметру и глубине барабана, форме центральной посадки, шлицевому соединению, вылету и расположению шайб. Также проверьте, совпадает ли рабочая дорожка шкива с используемым ремнем. Указанные размеры необходимо измерять на своей детали, поскольку точные значения для этой позиции не заявлены.

Поводом для диагностики заднего вариатора служат рывки или вибрация при старте, задержка включения сцепления, проскальзывание, посторонний шум и заметное биение барабана. При разборке оценивают износ фрикционных накладок, состояние внутренней поверхности барабана, плавность перемещения частей шкива и наличие люфта. Если причина неисправности находится в этой сборке, комплект позволяет одновременно заменить ведомую часть и барабан, не сочетая новые детали с уже изношенными сопряженными поверхностями.

Рекомендации по установке

Монтаж выполняют после снятия крышки клиноременной передачи и демонтажа прежнего заднего вариатора. До сборки следует очистить отсек от продуктов износа и проверить состояние ремня. Фрикционные накладки и внутренняя поверхность барабана должны оставаться чистыми и сухими: попадание смазки на эти зоны вызывает проскальзывание. Шайбы, втулки и крепеж устанавливают в предусмотренной для конкретного двигателя последовательности, а гайки затягивают моментом из сервисной документации скутера. Точные значения затяжки нельзя подменять универсальными данными.

После монтажа проверьте свободное вращение без заеданий, положение ремня и отсутствие контакта барабана с неподвижными деталями. Комплект рассчитан на штатный ремонт трансмиссии; перед установкой окончательно подтвердите геометрию и тип посадки по демонтированному вариатору.
