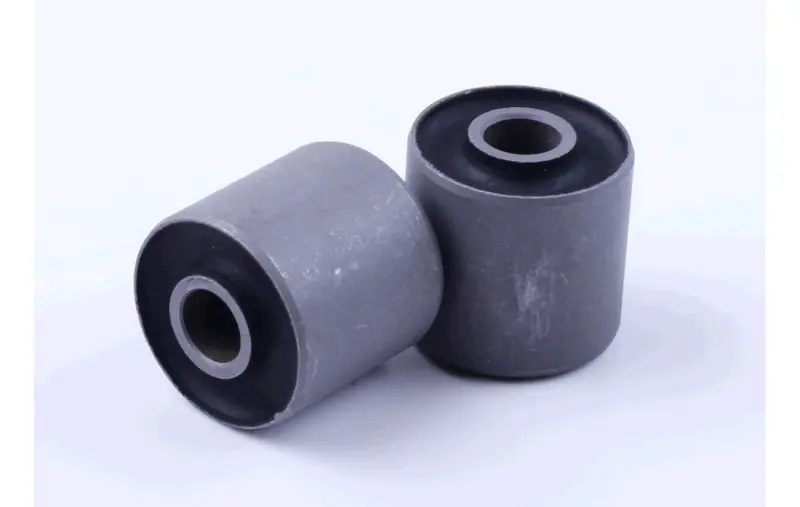

Сайлентблоки AMG-4 30×35×10 мм, пара

Сайлентблоки AMG-4 30×35×10 мм, пара

Комплект из двух цилиндрических резинометаллических втулок предназначен для ремонта креплений мототехники, где применяются сайлентблоки такого размера и исполнения. Деталь разделяет соединяемые металлические части упругим слоем: наружная обойма удерживается в посадочном отверстии, а центральная втулка служит опорой для болта или оси. Благодаря этому соединение сохраняет ограниченную эластичность и передает меньше вибраций и резких толчков, чем жесткий контакт металла с металлом.

Назначение и конструкция

Внешний металлический цилиндр обеспечивает посадку детали, внутренняя металлическая втулка формирует ровное отверстие под крепеж, а резиновая часть между ними воспринимает небольшие смещения и колебания. Такая схема применяется там, где детали нужно удерживать в заданном положении без жесткой передачи всей вибрации на раму или соседнее крепление.

Исполнение AMG-4 имеет прямую цилиндрическую наружную обойму без выступающих буртов и центрально расположенную внутреннюю втулку. В комплект входят две одинаковые детали — для двух одинаковых посадочных мест либо соединения, конструкцией которого предусмотрена пара сайлентблоков.

Размеры и ориентиры для подбора

• D — 30 мм: наружный диаметр цилиндрической обоймы;
• L — 35 мм: общая длина сайлентблока;
• d — 10 мм: внутренний диаметр центральной втулки;
• Количество: 2 штуки;
• Конструкция: резиновая прослойка между наружной и внутренней металлическими втулками.

Обозначение 30×35×10 читается в порядке D×L×d. Для правильного выбора сверяют все три значения: один наружный диаметр не гарантирует посадку. Диаметр 30 мм должен соответствовать посадочному отверстию, длина 35 мм — доступному месту и ширине крепления, а отверстие 10 мм — диаметру применяемого болта или оси. Дополнительно сравните форму торцов, отсутствие буртов, центральное положение внутренней втулки и ее длину относительно наружной обоймы. Если снятая деталь имеет смещенное отверстие, фланец, прорези или иную геометрию, одинаковых трех чисел недостаточно.

Изношенная резина может изменить форму, поэтому при измерении ориентируются также на металлические поверхности старой втулки и само посадочное место. Проверьте и требуемое количество деталей на выбранном участке: у разных моделей мототехники встречаются внешне сходные крепления с другим числом втулок.

Когда требуется замена

Состояние сайлентблока оценивают по резиновой прослойке, положению центральной втулки и плотности наружной обоймы. Трещины, разрывы, отслоение резины от металла, постоянное смещение внутренней втулки, выраженный люфт или следы контакта металлических частей указывают на необходимость ремонта. Усилившиеся стуки и вибрации служат поводом осмотреть крепление, но похожие проявления возможны и у соседних деталей. Если в соединении установлены две одинаковые втулки, проверяют обе, а вместе с ними — болт или ось и состояние посадочных отверстий.

Рекомендации по установке

Монтаж выполняют подходящим прессовым инструментом и оправкой, диаметр которой соответствует наружной металлической обойме. Посадочное отверстие очищают от грязи, коррозии и заусенцев, затем проверяют, нет ли овальности и поврежденных кромок. Усилие прикладывают ровно по оси, без перекоса и без давления на центральную втулку либо резиновую прослойку. Удары по детали могут деформировать обойму и нарушить соединение резины с металлом.

Глубину посадки и направление установки определяют по конструкции снятой детали и руководству по ремонту конкретной техники. Монтажный состав применяют только тогда, когда он предусмотрен выбранной процедурой. После запрессовки контролируют положение обеих втулок, совмещение отверстия с крепежом и отсутствие перекоса. Болтовое соединение затягивают с моментом, установленным производителем техники. Аккуратная запрессовка помогает сохранить геометрию комплекта и не повредить его до начала эксплуатации.
