Задний переключатель велосипеда SHINAMO YT, крепление на ось, большой крюк

Задний переключатель SHINAMO YT с креплением на ось

Задний переключатель предназначен для велосипедной трансмиссии с несколькими задними звездами. При команде от манетки он направляет цепь с одной звезды на другую, а подпружиненная рамка с двумя роликами выбирает возникающий запас цепи. Такое устройство позволяет менять передаточное отношение во время движения и поддерживать необходимое натяжение при переходе между звездами разного размера.

Главная особенность этой версии — крепление на ось заднего колеса с помощью большого крюка. Подобная схема применяется на рамах, у которых возле правого заднего дропаута нет отдельного резьбового петуха для обычного болтового монтажа переключателя. Крюк располагается у дропаута и фиксируется вместе с осью колеса. Поэтому перед заказом нужно определить не только назначение детали, но и способ ее соединения с рамой: варианты под ось и под штатный петух не следует считать взаимозаменяемыми без подходящего адаптера.

Что проверить при подборе

• Тип крепления. На велосипеде должно быть предусмотрено размещение крюка у правого заднего дропаута и его фиксация осью колеса.
• Геометрию места установки. Сравните форму и положение крюка со старым переключателем, а также убедитесь, что корпус и рамка не конфликтуют с пером рамы, колесом и блоком задних звезд.
• Параметры трансмиссии. Количество задних передач, диапазон звезд, требуемая емкость рамки, тип манетки и величина перемещения троса должны соответствовать друг другу. Эти параметры нельзя определять только по внешней форме детали.
• Состояние связанных деталей. Погнутый дропаут, неровно установленное колесо, тугой трос, поврежденная рубашка или изношенная цепь могут сохранять неточное переключение даже после установки нового механизма.

Конструкция и назначение

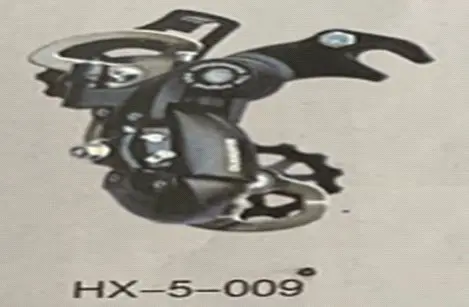

Переключатель имеет черный корпус, шарнирный механизм, рамку и два направляющих ролика. Верхний ролик располагает цепь напротив выбранной задней звезды, а нижний участвует в поддержании ее натяжения. Пружины возвращают шарниры и рамку в заданное положение, тогда как натяжение троса перемещает механизм по диапазону звезд. Для четкой работы ролики должны находиться в одной плоскости со звездами, свободно вращаться и не иметь повреждений, мешающих прохождению цепи.

Такая деталь подходит для ремонта велосипеда, на котором ранее применялся задний переключатель с осевым крюком сопоставимой формы. Основаниями для замены могут быть деформированная рамка, поврежденные шарниры, ослабленная возвратная пружина, заметный люфт или износ роликов. Если переключение ухудшилось без механического повреждения, сначала проверяют трос, рубашку, положение колеса и прямолинейность крепления: регулировка не компенсирует значительный перекос.

Установка и настройка

Перед монтажом очищают место возле правого дропаута и проверяют, что заднее колесо ровно расположено в раме. Крюк устанавливают в предусмотренное положение и надежно фиксируют осью, не допуская перекоса. Цепь проводят между роликами по правильной траектории, после чего подключают трос переключения. Ошибка в прокладке цепи через рамку вызывает шум, лишнее сопротивление и неправильное натяжение.

После установки обязательно настраивают крайние положения, натяжение троса и индексирование. Ограничительные винты задают границы хода и не позволяют механизму увести цепь за крайнюю звезду в сторону рамы либо спиц. Регулировкой троса совмещают каждый щелчок манетки с соответствующей звездой, а регулировочным винтом корпуса выставляют расстояние между верхним роликом и блоком звезд. Завершают работу последовательной проверкой всех передач при вращении педалей. Цепь должна переходить по одной ступени, не задевать соседние звезды и сохранять устойчивое положение во всем доступном диапазоне.

Перед покупкой разумнее всего сопоставить новый переключатель со снятой деталью и конфигурацией велосипеда. Ключевыми признаками служат именно осевой способ крепления, форма большого крюка, расположение троса, параметры манетки и заднего блока звезд. Такой подход помогает выбрать подходящую заднюю перекидку и избежать попытки установить вариант, рассчитанный на другую конструкцию рамы.
