Коробка передач в сборе 4T CG125–200

Коробка передач в сборе 4T CG125–200

Комплект предназначен для ремонта механической коробки передач четырехтактных мотоциклетных двигателей семейства CG125–200. Он формирует ступени трансмиссии, изменяет передаточное отношение между двигателем и приводом и позволяет использовать подходящий режим для трогания, разгона и движения с разной нагрузкой. Деталь устанавливается внутри картера двигателя, поэтому правильный подбор особенно важен: внешне похожие версии CG могут различаться геометрией валов и шестерен.

Конструкция и назначение

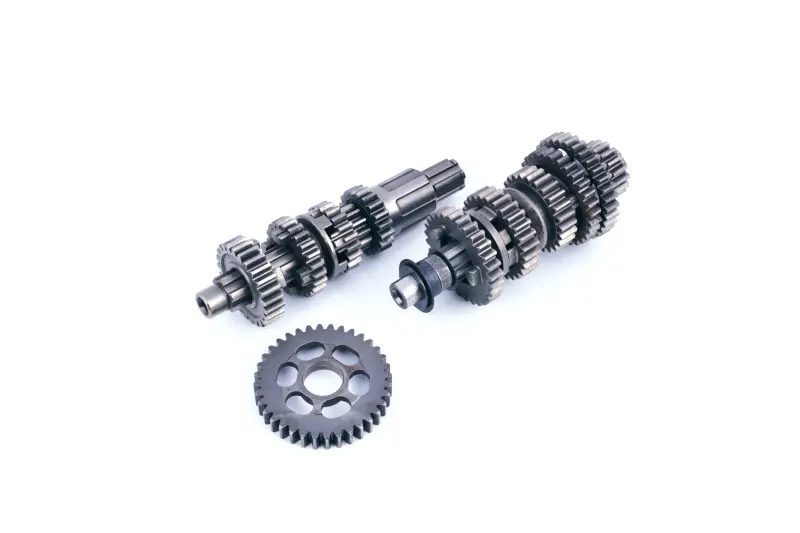

Зубчатая часть коробки представлена двумя валами с наборами шестерен и отдельной шестерней. После установки один вал принимает вращение со стороны сцепления, а второй передает его к выходу трансмиссии. При выборе передачи в зацеплении участвует соответствующая пара шестерен, благодаря чему меняются тяговое усилие и скорость вращения выходного вала.

Коробку в сборе выбирают при комплексном ремонте трансмиссии, когда износ затронул несколько шестерен или поверхности валов. Поводом для разборки и диагностики могут быть выраженный шум, люфт, затрудненное переключение, самопроизвольное выключение передачи или следы повреждения зубьев. Такие признаки не всегда связаны только с шестернями: одновременно следует проверить механизм переключения, опоры валов и состояние картера.

Что проверить при подборе

Обозначение CG125–200 указывает на семейство применения, но не заменяет сравнение конкретной модификации двигателя. Перед покупкой нужно определить тип установленного четырехтактного мотора и сопоставить новую коробку со снятым комплектом. Ориентироваться только на объем двигателя или название мотоцикла недостаточно, поскольку техника одной серии может комплектоваться разными версиями трансмиссии.

• Сравните общую длину обоих валов, диаметры шеек и расположение опорных участков.
• Проверьте форму и размеры шлицев, резьбовых концов, канавок под стопорные детали и посадок под подшипники.
• Сопоставьте количество зубьев, ширину и взаимное положение каждой шестерни.
• Убедитесь, что ответные детали сцепления, выходного привода и механизма выбора передач соответствуют устанавливаемым валам.
• Проверьте расположение шайб, втулок, колец и других дистанционных деталей по схеме конкретного двигателя.

Если старая коробка разобрана, детали удобно раскладывать в порядке снятия и сравнивать попарно. Нельзя переносить шайбы и кольца произвольно: их положение влияет на осевое смещение валов и совпадение шестерен. При обнаружении отличий по зубьям, шлицам или посадкам сборку следует остановить до уточнения совместимости.

Установка и контроль после ремонта

Монтаж требует разборки двигателя и раскрытия картера. До установки внутренние полости очищают от стружки и продуктов износа, а масляные каналы проверяют на отсутствие загрязнений. Вместе с валами осматривают подшипники, втулки, вилки и барабан переключения, стопорные кольца, дистанционные шайбы и посадочные места. Поврежденные сопутствующие детали способны быстро ухудшить работу новой зубчатой пары.

Валы устанавливают в предусмотренном для конкретного двигателя порядке, контролируя положение всех шайб и фиксаторов. До окончательного соединения половин картера необходимо проверить свободное вращение, последовательное включение ступеней и переход в нейтральное положение. Осевой зазор, затяжку крепежа, герметизацию картера и тип моторного масла выбирают по ремонтным данным обслуживаемого двигателя, поскольку универсальных значений для всех версий CG125–200 нет.

Эта коробка подходит для планового восстановления трансмиссии и ремонта после повреждения зубчатой части. Точное сопоставление валов, шестерен и посадок со старым комплектом помогает исключить несовместимость еще до сборки двигателя и получить корректное включение всех предусмотренных передач.
