Впускной фланец мотопомпы 2″ STARS

Впускной фланец мотопомпы 2″ STARS

Впускной фланец предназначен для ремонта двухдюймовой мотопомпы со стороны всасывания. Деталь соединяет корпус насосной части с ответным резьбовым присоединением всасывающей линии и образует вход, через который вода поступает к насосу. Такой фланец нужен при повреждении штатной детали, износе резьбы, нарушении посадочной плоскости или появлении трещин возле крепежных отверстий.

Конструкция и назначение

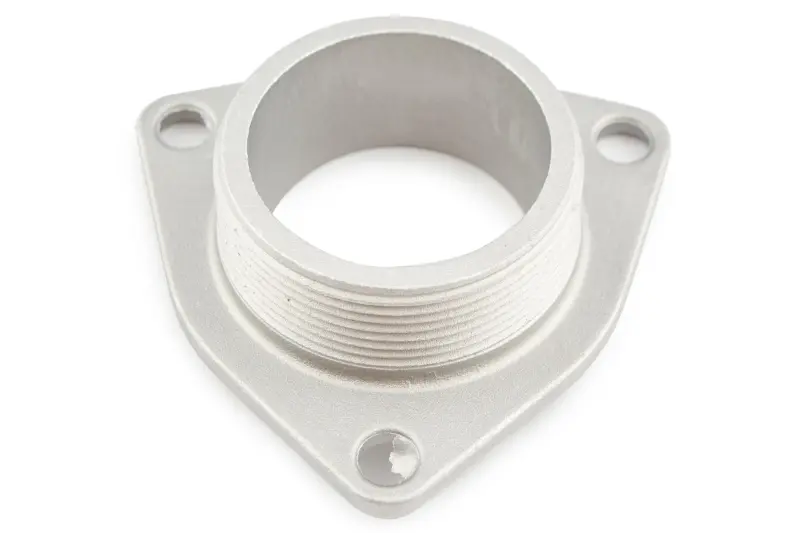

Фланец имеет треугольное основание с тремя монтажными отверстиями, центральный проходной канал и цилиндрическую горловину с наружной резьбой. Основание крепится к корпусу мотопомпы болтами, а резьбовая часть служит для установки соответствующей детали всасывающего подключения. Центральный канал сохраняет прямой проход между подсоединенной линией и насосной камерой.

На стороне всасывания особенно важна плотность всех соединений. Подсос воздуха может мешать нормальному заполнению насоса водой, затруднять запуск перекачивания и снижать производительность. Поэтому результат ремонта зависит не только от состояния фланца, но и от чистоты прилегающей поверхности, исправности предусмотренного конструкцией уплотнения и правильной сборки резьбового соединения.

Что проверить перед выбором

Обозначение 2″ указывает размер подключения, однако одного совпадения по дюймовому размеру недостаточно. У мотопомп разных серий могут различаться крепежная геометрия, параметры резьбы и форма посадочной части. Для точного подбора сравните новую деталь со снятым фланцем и ответным соединением.

• Расположение: деталь должна устанавливаться именно на впуске мотопомпы.
• Размер подключения: номинальное исполнение — 2 дюйма.
• Крепление: треугольное основание рассчитано на три точки фиксации.
• Посадочная геометрия: сравните контур основания, положение отверстий и расстояния между их центрами.
• Наружная резьба: необходимо сопоставить ее диаметр, шаг, профиль и длину с ответной деталью.
• Центральная часть: проверьте диаметр прохода, высоту горловины и форму поверхности, прилегающей к корпусу.

Резьбовая деталь должна навинчиваться ровно, без перекоса и чрезмерного усилия. Несовпадение шага или профиля резьбы нельзя компенсировать затяжкой: это повреждает витки и не создает надежного соединения. Также не следует выбирать фланец только по внешнему сходству, поскольку различие в расположении даже одного отверстия исключает правильную установку.

Рекомендации по установке

Перед разборкой остановите двигатель, дождитесь его охлаждения и удалите воду из насосной части. После снятия старого фланца очистите сопрягаемую поверхность от загрязнений и остатков прежнего уплотнения. Если конструкцией мотопомпы предусмотрена прокладка или уплотнительное кольцо, проверьте его состояние и установите в штатное положение.

Совместите центральный проход и три крепежных отверстия, затем наживите крепеж вручную. Подтягивайте точки фиксации поочередно, сохраняя равномерное прилегание основания без перекоса. Способ герметизации наружной резьбы выбирайте по руководству конкретной мотопомпы и типу ответного соединения. Всасывающий рукав или труба должны иметь собственную опору, чтобы их масса и боковое усилие не нагружали горловину фланца.

После сборки заполните мотопомпу водой в соответствии с инструкцией к технике и проверьте соединение во время пробного запуска. Если насос плохо набирает воду или теряет заполнение, в первую очередь осмотрите стык фланца, резьбовое подключение и уплотнение. Правильно подобранная и установленная деталь восстанавливает штатное подключение всасывающей линии без замены исправного корпуса насосной части.
