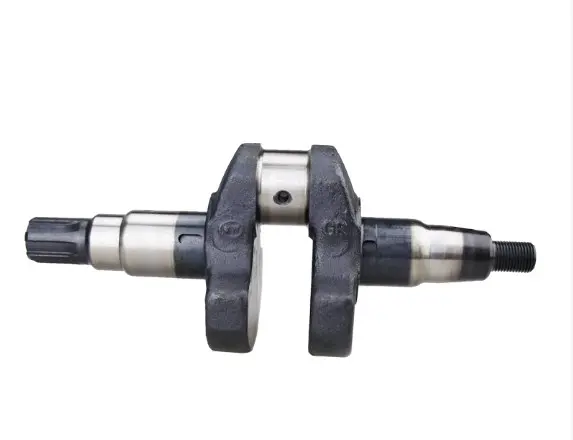

Коленвал BEST для двигателя 173D под шлицы Ø25 мм, голый

Коленвал BEST для двигателя 173D под шлицы Ø25 мм

Коленчатый вал предназначен для ремонта одноцилиндрового дизельного двигателя 173D, применяемого на мотоблоках и культиваторах. Деталь принимает усилие от шатуна, преобразует возвратно-поступательное движение поршня во вращение и передает крутящий момент дальше на привод. Исполнение рассчитано на выход под шлицы диаметром 25 мм, поэтому вал выбирают для соответствующей конфигурации двигателя и сопрягаемых деталей.

Исполнение и назначение

Это голый коленвал: версия без предварительно установленных шестерен и подшипника. Такой вариант используют при капитальном ремонте двигателя, когда пригодные сопрягаемые компоненты переносят со снятого вала либо подбирают отдельно по заводской конфигурации мотора. Конструкция включает шатунную шейку, коренные шейки, щеки кривошипа, шлицевой выход и резьбовой конец. Двигатель 173D относится к дизельным четырехтактным моделям с одним цилиндром и воздушным охлаждением. Его номинальная мощность составляет 5 л. с.

Шлицевое соединение Ø25 мм рассчитано на передачу момента через совместимую ответную деталь. Один диаметр не определяет полную взаимозаменяемость: значение имеют количество и профиль шлицов, общая длина вала, расположение и диаметры шеек, посадочные места, параметры резьбового участка, положение шестерен и геометрия кривошипа. Поэтому деталь нельзя подбирать только по внешнему сходству или по классу мощности двигателя.

Что проверить перед выбором

• Модель двигателя: обозначение 173D должно совпадать с двигателем, установленным на технике.
• Тип выхода: требуется именно шлицевое соединение диаметром 25 мм, а не вал под шпонку, конус или другое исполнение.
• Конфигурация: нужен голый коленвал; если для ремонта требуется вариант с шестернями и подшипником, это другая комплектация.
• Посадочная геометрия: сопоставьте со снятой деталью длину, ступени, диаметры и ширину шеек, расположение посадок и форму обоих концов.
• Сопрягаемые компоненты: отдельно оцените состояние шатуна, вкладышей или подшипников, шестерен и деталей, которые устанавливаются на вал.

Обозначение модели 173D и размер Ø25 мм являются основными ориентирами, но у двигателей одной серии могут встречаться разные модификации выходной части. До разборки полезно зафиксировать расположение шайб, шестерен и дистанционных деталей, чтобы при сборке восстановить штатную последовательность.

Когда требуется замена

Поводом для дефектовки служат стук из картера, заметная вибрация, биение, износ коренных или шатунной шейки, повреждение резьбы и смятые либо сорванные шлицы. Эти признаки требуют проверки всего кривошипно-шатунного механизма: установка нового вала без устранения причины повреждения может привести к повторному износу. Особое внимание уделяют соосности посадок, состоянию подшипниковых поверхностей и чистоте масляных каналов.

Установка

Монтаж выполняют при разобранном двигателе с контролем размеров и зазоров по ремонтной документации 173D. Перед сборкой очищают картер и масляные каналы, проверяют шатун и опоры, смазывают поверхности трения чистым моторным маслом. Крепеж затягивают установленным для двигателя моментом. После установки вал должен свободно проворачиваться без заедания; также проверяют осевой зазор и правильное положение всех перенесенных либо новых компонентов.

Формула подбора: двигатель 173D, голое исполнение, шлицевой выход Ø25 мм и полное совпадение посадочной геометрии со штатной деталью. Такой подход помогает выбрать коленвал для полноценного восстановления мотора, а не для частичной переделки несовместимой версии.
