Топливный фильтр для мотоблока 170D UG

Топливный фильтр для мотоблока 170D UG

Деталь предназначена для мотоблоков с одноцилиндровым четырехтактным дизельным двигателем 170D воздушного охлаждения номинальной мощностью 4 л. с. Фильтр работает в системе подачи топлива: задерживает механические загрязнения до их попадания к топливному насосу и форсунке. Чистота проходящего дизельного топлива снижает воздействие твердых частиц на точные детали топливной аппаратуры и помогает поддерживать штатную подачу во время работы двигателя.

Конструкция и назначение

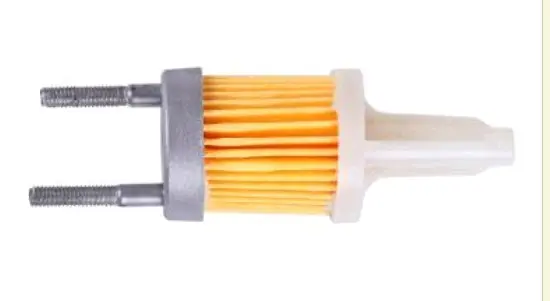

Фильтрующая часть имеет цилиндрическую форму и выраженную складчатую поверхность, расположенную между двумя торцевыми деталями. С одной стороны предусмотрена пластина с двумя параллельными резьбовыми штифтами, с другой — формованная светлая часть с удлиненным выступом. Такая конфигурация важна не только для размещения фильтра, но и для его правильного сопряжения с посадочным местом. При хранении и монтаже складки нельзя сминать или загрязнять: именно через эту поверхность проходит очищаемое топливо.

Обозначение 170D относится к дизельному двигателю, поэтому совпадения только по мощности мотоблока недостаточно. Бензиновые двигатели 168F/170F и дизельные модели других серий могут иметь похожие названия, но иную форму фильтра и крепления. Подбирать деталь следует по модели установленного двигателя и по геометрии снятого фильтра.

Что проверить перед выбором

• Маркировку двигателя: в документации или на табличке силового агрегата должно быть обозначение 170D.
• Назначение детали: нужен именно фильтр топлива, а не внешне похожая деталь воздушной или масляной системы.
• Крепление: сравните количество резьбовых штифтов, расстояние между ними, диаметр и шаг резьбы.
• Посадочную геометрию: сопоставьте общую длину и диаметр, форму торцов, расположение выступающей части и прилегающие поверхности.
• Состояние места установки: корпус, топливные каналы, крепеж и уплотнения не должны иметь повреждений, способных вызвать подсос воздуха или утечку топлива.

Лучше снять размеры со старой детали до разборки системы и записать ее положение. Если двигатель менялся либо техника ремонтировалась с установкой деталей другой модификации, ориентируйтесь на фактически установленный агрегат. Это позволяет исключить ситуацию, когда название мотоблока подходит, а крепление фильтра отличается.

Когда требуется замена

Фильтр устанавливают при плановом обслуживании, заметном загрязнении складчатой поверхности, снижении пропускной способности, деформации фильтрующей части или повреждении торцов и крепления. Ограниченная подача топлива может сопровождаться затрудненным запуском, перебоями под нагрузкой или потерей тяги, однако перед ремонтом стоит проверить и остальные компоненты системы подачи. Новая деталь решает задачу очистки топлива, но не устраняет дефекты бака, топливопроводов, насоса или форсунки.

Установка и обслуживание

Работы выполняют на остановленном и остывшем двигателе, исключив самопроизвольное поступление топлива способом, предусмотренным конструкцией мотоблока. Перед снятием очистите участок вокруг фильтра, чтобы грязь не попала в открытые каналы. Запомните положение старой детали, аккуратно освободите крепление и осмотрите сопрягаемые поверхности. Новый фильтр устанавливают без перекоса, не прикладывая усилие к складчатой части и удлиненному выступу. Резьбовые соединения затягивают равномерно с усилием, указанным в руководстве двигателя.

После сборки подачу топлива восстанавливают по сервисной процедуре для 170D, при необходимости удаляют воздух из системы, затем проверяют соединения на герметичность. Фильтр 170D UG подходит для планового обслуживания или ремонта мотоблока, когда совпадают модель двигателя, форма детали, крепежные точки и посадочные размеры.
