Крышка корпуса мотопомпы 3″ WENTOR

Крышка корпуса мотопомпы 3″ WENTOR

Эта деталь предназначена для ремонта насосной части трехдюймовой мотопомпы WENTOR. Крышка образует одну из границ внутренней полости насоса, соединяется с ответной частью корпуса и участвует в правильной сборке зоны, где проходит вода. Ее выбирают вместо поврежденной штатной детали, когда корпус невозможно надежно стянуть, плоскость прилегания нарушена либо крепежные участки уже не позволяют собрать насос без перекоса.

Назначение и конструкция

В центробежной мотопомпе рабочее колесо перемещает воду внутри корпуса, а улитка формирует направленный поток. Крышка закрывает эту часть насоса со своей стороны и поддерживает заданное взаимное положение сопрягаемых деталей. Поэтому для нормальной работы важны не только общий размер крышки, но и точное совпадение посадочной плоскости, центральной зоны, всех отверстий и контура уплотнения.

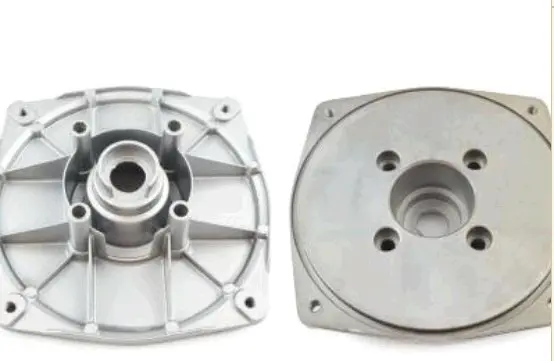

Деталь имеет округло-прямоугольный наружный фланец с четырьмя крепежными отверстиями по углам. В центре выполнено ступенчатое круглое отверстие, вокруг него расположены еще четыре отверстия. С обратной стороны предусмотрена развитая система радиальных ребер и центральный цилиндрический выступ. Такая геометрия должна полностью соответствовать корпусу конкретной мотопомпы: даже близкая по внешнему виду крышка может отличаться межосевыми расстояниями, высотой центральной части или глубиной посадки.

Как проверить совместимость

Обозначение 3″ указывает на трехдюймовое исполнение мотопомпы, а WENTOR — на заявленную привязку этой запчасти. Однако одного обозначения типоразмера недостаточно для уверенного подбора: у насосов одного класса встречаются разные корпуса и схемы крепления. До заказа сопоставьте старую крышку и ответную часть насоса по следующим признакам:

• наружный контур и расположение четырех угловых точек крепления;
• количество, диаметр и взаимное положение четырех отверстий вокруг центра;
• диаметр и ступенчатый профиль центрального отверстия;
• высоту центрального выступа и глубину посадочных участков;
• форму плоскости прилегания и траекторию уплотнения по корпусу.

Сравнение лучше выполнять по самой снятой детали и точным замерам, а не только по общему классу мотопомпы. Если старая крышка разрушена, контрольные размеры снимают с уцелевших участков и с ответной части корпуса. Отдельно проверяют, не повреждены ли корпус, улитка, рабочее колесо, механическое уплотнение и крепеж: новая крышка не устранит неисправность соседних деталей.

Замена и сборка

Поводом для проверки крышки становятся трещины, деформация плоскости, повреждение крепежных отверстий, следы подтекания по стыку, подсос воздуха или ухудшение подачи воды. Такие признаки могут иметь несколько причин, поэтому при разборке осматривают весь стык и состояние уплотнения. Поверхности очищают от загрязнений и остатков старого уплотняющего материала, не повреждая плоскости контакта.

Перед установкой мотопомпу останавливают и освобождают насосную часть от воды. Крышку устанавливают без ударной подгонки: центральные участки и все отверстия должны совмещаться свободно. Крепеж затягивают равномерно в перекрестной последовательности, чтобы не создать перекос. Усилие затяжки выбирают по документации конкретной мотопомпы; чрезмерное усилие способно повредить отверстия или деформировать место прилегания.

Крышка корпуса 3″ WENTOR подходит для восстановления насоса при подтвержденном совпадении геометрии. Тщательная проверка перед сборкой помогает избежать повторной разборки и сразу оценить, какие уплотняющие и крепежные детали потребуют обслуживания вместе с корпусом.
