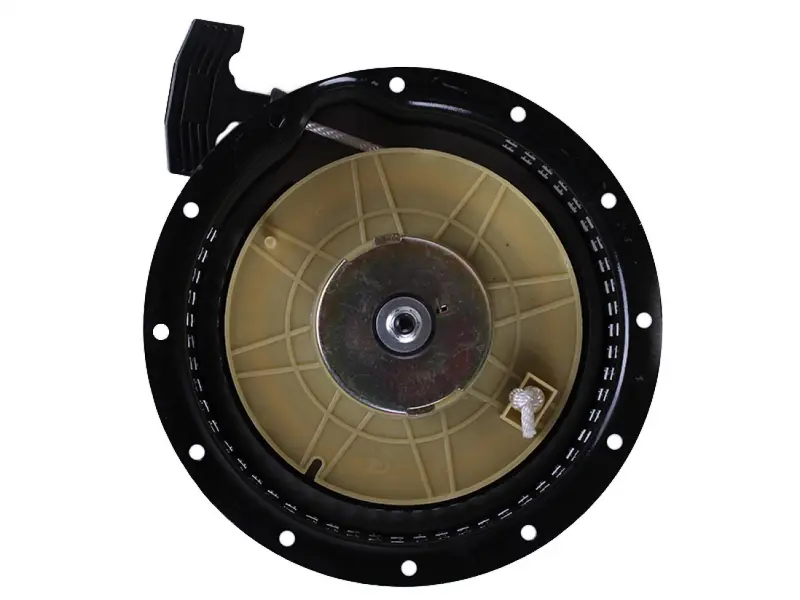

Ручной стартер DIGGER для двигателей 178F/186F, Ø202 мм

Ручной стартер DIGGER для двигателей 178F/186F, Ø202 мм

Стартер в сборе предназначен для ручного запуска двигателей 178F и 186F, которые применяются на мотоблоках и генераторах. Модели относятся к одноцилиндровым четырехтактным дизельным двигателям с воздушным охлаждением; для этой позиции указан диапазон мощности 6–9 л. с. Наружный диаметр корпуса стартера — 202 мм. Такой формат удобен при замене изношенного механизма целиком, когда ремонт одной пружины, шнура или катушки уже не решает проблему либо требует полной разборки старого стартера.

Назначение и принцип работы

При вытягивании рукоятки шнур вращает катушку, а зацепной механизм кратковременно передает усилие на пусковую часть двигателя. Коленчатый вал проворачивается, двигатель получает начальное вращение, после чего возвратный механизм втягивает шнур обратно в корпус. Исправный стартер должен отдавать шнур плавно, уверенно входить в зацепление и возвращать рукоятку без зависания.

Замена стартера актуальна, если шнур перестал полностью возвращаться, при вытягивании появились рывки, катушка прокручивается без зацепления, рукоятка остается в вытянутом положении или поврежден корпус. Причиной таких симптомов могут быть поломка возвратной пружины, износ зацепов или повреждение катушки. Стартер DIGGER поставляется как собранный механизм: круглый корпус уже объединяет катушку, шнур, рукоятку и детали зацепления. Это позволяет установить весь механизм на штатное место вместо восстановления нескольких изношенных частей по отдельности.

Что проверить при выборе

• Модель двигателя. Стартер рассчитан на 178F и 186F. Обозначение самого двигателя важнее названия мотоблока или генератора, поскольку на технике одной серии могут применяться разные моторы.
• Размер корпуса. Наружный диаметр этой версии составляет 202 мм. Измерьте старый корпус по внешнему краю и не подбирайте деталь только по приблизительному размеру.
• Посадочная геометрия. Сопоставьте расположение крепежных отверстий, форму центральной части и положение выхода шнура со снятым стартером. Все точки крепления должны совпадать без рассверливания и смещения корпуса.
• Сторона зацепления. Сравните внутреннюю часть нового и прежнего механизма: диаметр, глубину и расположение деталей, которые взаимодействуют с ответной частью запуска.

Указание 6/9 Hp помогает определить семейство моторов, но не заменяет проверку модели, диаметра и креплений. Если на двигателе стоит другая модификация кожуха или пусковой части, одного совпадения по мощности недостаточно. До установки также стоит убедиться, что ответная часть свободно вращается и не имеет повреждений, из-за которых новый стартер будет проскальзывать или получать ударную нагрузку.

Установка и эксплуатация

Стартер устанавливают на штатное место при остановленном двигателе. Посадочную поверхность очищают, корпус центрируют по крепежным точкам, а крепеж затягивают равномерно, без перекоса. После монтажа проверьте свободный ход шнура, четкое зацепление и полный возврат рукоятки. Корпус не должен смещаться, а шнур — тереться о край выходного направляющего участка.

Во время запуска тяните рукоятку по направлению выхода шнура и не отпускайте ее так, чтобы она ударялась о корпус. Сначала выберите свободный ход до момента зацепления, затем выполняйте пусковое движение. Такой порядок снижает резкую нагрузку на шнур, катушку и зацепы. Ручной стартер DIGGER Ø202 мм подходит для ремонта мотоблока или генератора с двигателем 178F/186F, если совпадают посадочные параметры и конструкция ответной части.
