Пружинный задний амортизатор для электросамоката

Пружинный задний амортизатор для электросамоката

Компактный амортизатор предназначен для ремонта задней подвески электросамоката. В конструкции используется открытая витая пружина: при перемещении колеса относительно рамы она сжимается, принимает часть ударной нагрузки и затем возвращает подвеску в исходное положение. Такая деталь помогает сделать прохождение стыков, трещин и небольших неровностей менее жестким, а также ограничивает прямую передачу толчков от заднего колеса на деку и раму.

Конструкция и назначение

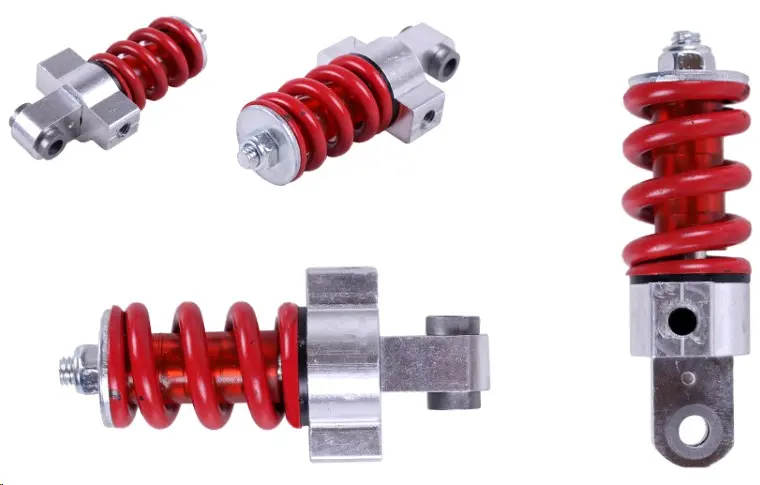

Амортизатор выполнен в виде пружинного механизма с металлическим корпусом и концевыми креплениями. Красная витая пружина расположена вокруг центральной направляющей, а серебристые детали образуют посадочные части для соединения с рамой и рычагом заднего колеса. На одном конце предусмотрено шарнирное крепление с отверстием, на другом — металлическая опора с поперечным отверстием. Резьбовая гайка удерживает пружину в собранном положении, поэтому перед эксплуатацией она должна плотно опираться на крайний виток.

Деталь рассчитана на работу именно в задней части подвески. Во время хода колеса пружина создает упругое сопротивление и не дает механизму свободно складываться под нагрузкой. Исправный амортизатор работает без перекоса, выраженного бокового люфта и контакта витков с соседними деталями самоката. Если пружина деформирована, корпус смещен, крепежные отверстия разбиты или соединения стучат, узел следует осмотреть и при необходимости заменить.

Что проверить при подборе

Амортизаторы похожей формы применяются на разных электросамокатах, но не являются взаимозаменяемыми только по внешнему виду. Перед заказом сравните новую деталь со снятым амортизатором и посадочными местами конкретной модели. Основное значение имеет не название класса самоката, а совпадение геометрии креплений и рабочего пространства подвески.

• Монтажная длина: измеряется между центрами крепежных отверстий на разгруженной детали.
• Диаметр отверстий: должен соответствовать штатным осям или болтам без чрезмерного зазора.
• Ширина посадочных частей: определяет, поместятся ли крепления между проушинами рамы и рычага.
• Положение концов: необходимо сопоставить направление отверстий, форму опор и ориентацию амортизатора.
• Габариты пружины: вокруг нее должен оставаться свободный ход без касания колеса, крыла, проводки и элементов рамы.
• Жесткость и ход: эти параметры должны соответствовать штатной подвеске, массе самоката и предусмотренной производителем кинематике.

Размер колеса или общее обозначение электросамоката сами по себе не подтверждают совместимость. Если старая деталь отсутствует, размеры следует снять непосредственно с двух точек крепления при разгруженной задней подвеске. Также проверьте, не повреждены ли сами проушины, оси и рычаг: установка нового амортизатора не устранит стук, вызванный износом сопряженных деталей.

Установка и проверка

Монтаж выполняют на устойчиво зафиксированном самокате с разгруженным задним колесом. Используют крепеж, соответствующий диаметру отверстий и конструкции штатных соединений. Амортизатор устанавливают без принудительного изгиба и бокового натяга; оси должны проходить через посадочные отверстия соосно. Резьбовую гайку пружины необходимо проверить до первого сжатия подвески: она должна прилегать к пружине и удерживать ее без свободного перемещения.

После сборки подвеску несколько раз плавно сжимают вручную. Пружина должна перемещаться по своей оси, крепления — поворачиваться без закусывания, а корпус — не задевать соседние части. Затем проверяют затяжку соединений и выполняют короткую пробную поездку на небольшой скорости. Повторный контроль крепежа после начальной нагрузки помогает вовремя обнаружить люфт или неправильную посадку. Точное совпадение монтажной длины, отверстий и ориентации креплений — главный критерий выбора этого заднего амортизатора.
