Выжимной подшипник 688808 для мотоблока 175N/180N/190N/195N DIGGER

Выжимной подшипник 688808 DIGGER для мотоблока

Деталь предназначена для привода сцепления мотоблоков с двигателями серий 175N, 180N, 190N и 195N. Выжимной подшипник принимает осевое усилие от механизма выключения сцепления и передает его на нажимную часть. Благодаря этому диски разъединяются при нажатии на рычаг или педаль, а после отпускания органа управления сцепление снова передает крутящий момент. Такая роль отличает модель 688808 от обычных опорных подшипников валов: ее выбирают именно для механизма сцепления.

Назначение и конструкция

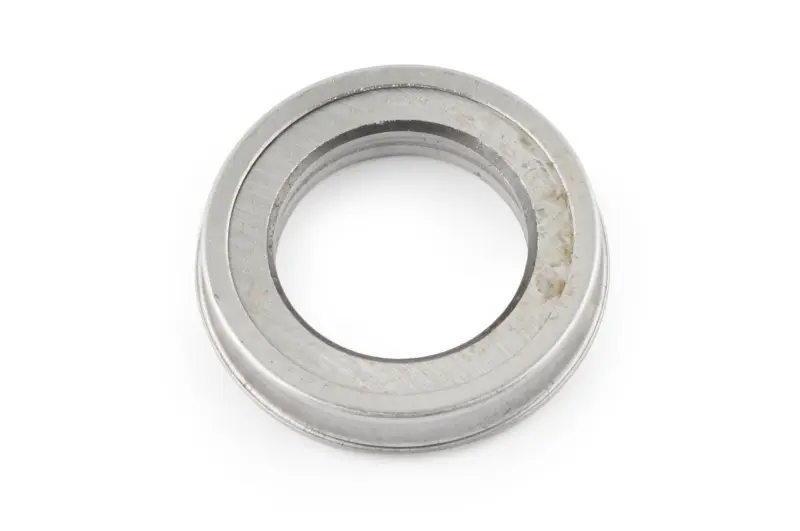

688808 выполнен как кольцевой подшипниковый узел с центральным отверстием и закрытой металлической обоймой. Конструкция рассчитана на работу в направлении осевого выжима, когда неподвижная часть привода воздействует на вращающиеся детали сцепления. Исправный подшипник помогает передавать усилие без заеданий и постороннего сопротивления, поэтому включение и выключение сцепления остается предсказуемым.

Размеры исполнения DIGGER: внутренний диаметр 40 мм, наружный диаметр 66 мм, ширина 14 мм. Эти три значения необходимо проверять вместе. Совпадение только внутреннего диаметра не подтверждает посадку: наружная обойма должна соответствовать месту установки, а ширина влияет на положение деталей привода и ход выключения сцепления.

Что проверить при подборе

• Обозначение детали: 688808.
• Серии двигателей: 175N, 180N, 190N и 195N.
• Посадочные размеры: 40 × 66 × 14 мм — внутренний диаметр, наружный диаметр и ширина соответственно.
• Место установки: механизм выключения сцепления мотоблока.
• Исполнение: кольцевая деталь в металлической закрытой обойме.

Серия двигателя — важный, но не единственный критерий. Мотоблоки одной линейки могут отличаться коробкой передач, сцеплением или деталями привода в зависимости от модификации и года выпуска. Перед заказом сравните размеры демонтированного подшипника, форму наружной обоймы, диаметр посадочного места и общую ширину. Если старую деталь уже сняли, полезно также проверить расположение вилки и сопрягаемых поверхностей: новый подшипник должен занять то же положение без перекоса и принудительной доработки.

Когда требуется замена

Проверка подшипника нужна при шуме со стороны сцепления, заметном люфте, следах выработки, заедании или неровном вращении. Особенно показателен звук, который появляется либо меняется при воздействии на привод сцепления. Продолжать эксплуатацию детали с тугим ходом или поврежденной обоймой нежелательно: неправильная передача осевого усилия ухудшает выключение сцепления и создает дополнительную нагрузку на вилку и сопрягаемые поверхности.

Рекомендации по установке

Монтаж выполняют после получения доступа к механизму сцепления. Посадочное место очищают от загрязнений и продуктов износа, а вилку, направляющую и контактные поверхности осматривают до сборки. Подшипник устанавливают ровно и в правильной ориентации, не передавая монтажное усилие через защитную обойму и не нанося ударов по детали. Перекос при запрессовке способен повредить дорожки качения еще до начала эксплуатации.

После сборки привод должен перемещаться свободно, без подклинивания, а регулировка свободного хода должна соответствовать руководству конкретного мотоблока. Если размеры 40 × 66 × 14 мм, обозначение 688808, конфигурация старой детали и серия двигателя совпадают, подшипник DIGGER подходит для штатной замены в соответствующем приводе сцепления.
