Топливный кран для мотоблока 178F/186F (6/9 л.с.) LIBA

Топливный кран LIBA для мотоблоков 178F/186F

Кран предназначен для мотоблоков с дизельными двигателями 178F и 186F мощностью 6/9 л.с. Он устанавливается у топливного бака и вручную открывает либо перекрывает поступление дизельного топлива в магистраль двигателя. Перед запуском рычаг крана переводят в открытое положение, а после штатной остановки двигателя — в закрытое. Так оператор может управлять подачей топлива без разъединения шланга.

Назначение детали

В двигателях семейства 178F/186F топливо проходит из бака через кран и топливопровод к топливному насосу, а затем подается к форсунке. Кран не дозирует горючую смесь и не относится к карбюратору: это запорная деталь дизельной топливной системы. При открытом положении он не должен препятствовать нормальному прохождению топлива, при закрытом — должен отсекать бак от магистрали. Исправность этой детали важна и для запуска, и для ровной работы двигателя, поскольку утечка, подсос воздуха или ограничение потока нарушают питание топливного насоса.

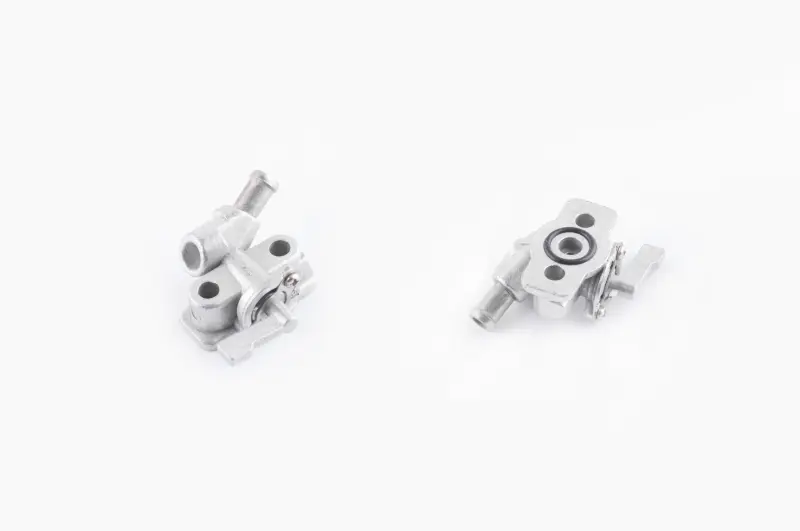

Конструкция этой версии включает корпус с посадочной плоскостью, центральной зоной входа топлива, двумя крепежными отверстиями, боковым выходным штуцером и ручным рычагом. На посадочной стороне предусмотрено круглое уплотнение. Такая конфигурация рассчитана на установку непосредственно на бак, поэтому при выборе нужно сравнивать не только обозначение двигателя, но и весь присоединительный интерфейс.

Как проверить совместимость

• Модель двигателя: обозначение на двигателе должно соответствовать 178F или 186F; указанная в названии мощность 6/9 л.с. служит дополнительным ориентиром.
• Место установки: эта деталь является краном топливного бака, а не универсальным проходным вентилем для разреза шланга.
• Крепление: сравните расположение двух отверстий, форму посадочной плоскости, центральный вход и место уплотнения со снятой деталью и баком.
• Подключение магистрали: проверьте диаметр, длину и направление выходного штуцера, чтобы штатный топливопровод подключался без натяжения и перегибов.
• Положение рычага: после монтажа рычаг должен оставаться доступным и свободно проходить между положениями открытия и закрытия.

Одинаковая заявленная мощность двигателя сама по себе не подтверждает посадку. На технике разных выпусков могут отличаться бак, крепеж и направление топливопровода, поэтому решающими остаются маркировка модели двигателя и совпадение геометрии старого крана.

Когда требуется проверка или замена

Диагностика крана нужна, если возле крепления или корпуса появляются следы дизельного топлива, рычаг стал двигаться чрезмерно туго, перестал четко удерживать положения либо подача остается перекрытой после открытия. Похожие симптомы могут возникать из-за загрязнения бака, фильтра или топливопровода, поэтому перед заменой полезно последовательно проверить путь топлива. Корпус с поврежденной посадочной зоной, неисправным запорным механизмом или постоянной утечкой заменяют, поскольку внешняя подтяжка не устраняет внутренний износ.

Установка и контроль после ремонта

Монтаж выполняют на остановленном и остывшем двигателе, предварительно удалив топливо из бака способом, предусмотренным инструкцией техники. Посадочную поверхность очищают от загрязнений, проверяют состояние уплотнения и совмещают отверстия без перекоса. Крепеж затягивают равномерно; произвольное усилие применять не следует, если для конкретного бака производитель установил свой момент затяжки. Топливопровод надевают на штуцер в штатном направлении и фиксируют предусмотренным соединением.

После сборки сначала контролируют место посадки при закрытом кране, затем переводят рычаг в открытое положение и проверяют соединение магистрали. Если топливопровод разъединялся и в систему попал воздух, его удаляют по инструкции именно для установленного двигателя. Перед запуском кран должен быть открыт, после остановки — закрыт. Правильно подобранный LIBA 178F/186F возвращает штатное ручное управление подачей дизельного топлива и позволяет обслуживать бак и магистраль в предусмотренном производителем порядке.
