Реле поворотов Yamaha JOG со звуковым сигналом

Реле поворотов Yamaha JOG со звуковым сигналом

Реле управляет прерывистым включением указателей поворота на скутерах Yamaha JOG и одновременно подает звуковое напоминание, пока поворотник включен. Оно подключается к штатной проводке указателей и формирует повторяющиеся импульсы питания для ламп. После выбора стороны рулевым переключателем соответствующие указатели начинают мигать. Благодаря звуковому сопровождению водитель получает дополнительное напоминание о работающем поворотнике, что особенно удобно после завершения маневра.

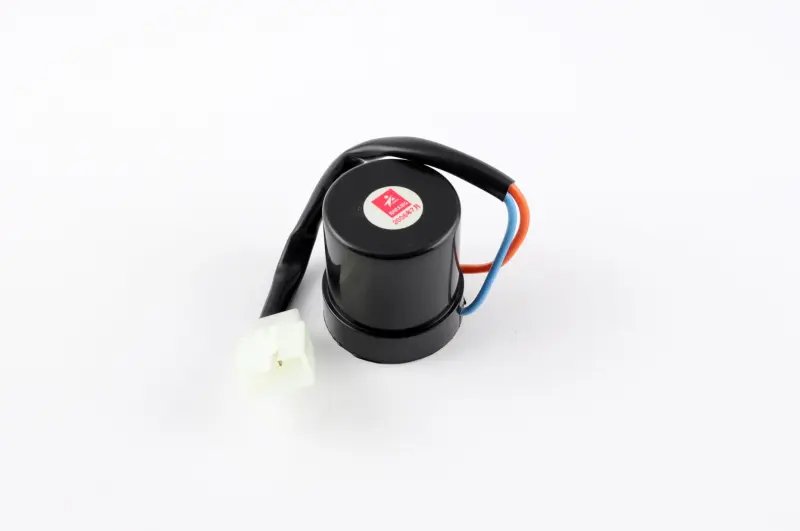

Деталь выполнена в черном цилиндрическом корпусе. От корпуса выведены два провода — красный и синий; они заканчиваются белым двухконтактным разъемом. Провода у входа в корпус собраны в защитную оболочку. Такая конструкция важна при подборе: у реле для разных версий скутеров могут отличаться число контактов, форма колодки, расположение фиксатора и схема подключения, даже если назначение деталей одинаково.

Что дает реле в системе поворотников

После перевода переключателя влево или вправо реле не держит указатели постоянно включенными, а задает циклическое мигание выбранной стороны. Встроенная звуковая функция работает вместе с этим режимом и служит дополнительным контролем включения. Запчасть подходит для ремонта штатной системы, когда прежнее реле перестало обеспечивать нормальную прерывистую работу либо звуковое сопровождение стало отсутствовать или работать нестабильно.

Неисправность не всегда связана только с реле. Если указатели не включаются, светят постоянно, мигают неритмично или работают лишь с одной стороны, перед заменой проверяют лампы, патроны, предохранитель, разъемы, массу, проводку и рулевой переключатель. Такой порядок помогает не менять исправную деталь из-за окисленного контакта или обрыва в другом месте системы.

Как подобрать для конкретного Yamaha JOG

Обозначение Yamaha JOG охватывает разные модификации, поэтому одного названия модели для покупки недостаточно. Снятое реле сравнивают с этой деталью по типу корпуса, числу контактов, форме ответной колодки, ключам и фиксатору разъема, длине и расположению выводов, а также месту установки. Отдельно проверяют, что в штатной схеме используется именно двухконтактное реле со звуковой функцией. Если на скутере стоит колодка другой формы или реле с иным числом выводов, прямое подключение без проверки распиновки недопустимо.

• Совместимость: скутеры Yamaha JOG при совпадении исполнения штатного подключения.
• Подключение: два провода и двухконтактная колодка.
• Корпус: цилиндрическая форма черного цвета.
• Функция: прерывистое включение указателей с дополнительным звуковым напоминанием.

Установка и проверка

Перед монтажом выключают зажигание и отсоединяют питание скутера. Старое реле снимают, не вытягивая его за провода, затем осматривают колодку: контакты должны быть чистыми, без следов подгорания, сильного окисления и ослабленной посадки. Новое реле подключают только после совпадения разъема и назначения выводов. Корпус размещают в штатной зоне так, чтобы жгут не касался подвижных деталей, не был пережат облицовкой и не находился под постоянным натяжением.

После сборки последовательно проверяют левый и правый поворотники, равномерность мигания, контрольный индикатор на панели при его наличии и звуковое сопровождение. Разъем должен сидеть плотно, а провода — сохранять свободный изгиб у корпуса. Если после замены режим остался неправильным, диагностику продолжают по остальным компонентам системы: установка другого реле не устраняет повреждение проводки, плохой контакт или неисправность лампы.

Эта модель предназначена для восстановления штатного мигающего режима поворотников Yamaha JOG с одновременным звуковым контролем. Для уверенного выбора сопоставьте разъем и конструкцию с ранее установленной деталью и уточните модификацию скутера; это надежнее, чем ориентироваться только на семейство JOG.
