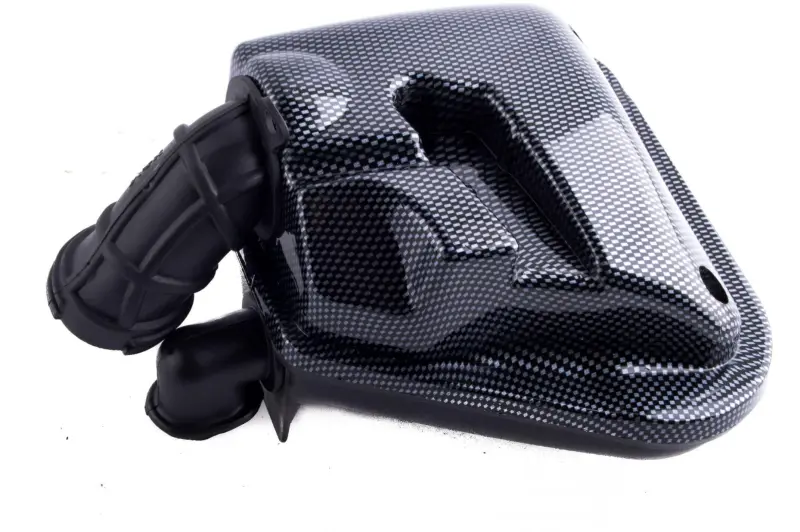

Воздушный фильтр в сборе Yamaha JOG 50 3KJ, карбон

Воздушный фильтр в сборе для Yamaha JOG 50 3KJ

Воздушный фильтр предназначен для обслуживания впускной системы скутера Yamaha JOG 50 с обозначением 3KJ. Узел подает к карбюратору воздух, предварительно очищенный от дорожной пыли и других загрязнений. Закрытая корпусная конструкция одновременно размещает фильтрующую часть и формирует предусмотренный для этой модели тракт впуска. Исполнение «карбон» относится к декоративному рисунку наружной поверхности корпуса.

Фильтр предлагается в сборе, поэтому подходит для ремонта, при котором требуется заменить не только загрязненную фильтрующую часть, но и корпус с присоединительными патрубками. Такой вариант актуален после повреждения пластика, деформации крышки, растрескивания соединений или нарушения плотности посадки. Корпус защищает фильтрующую часть от прямого контакта с водой и дорожной грязью, а патрубки направляют воздушный поток к карбюратору по штатной схеме скутера.

Что учитывать при подборе

Основной критерий совместимости — модель Yamaha JOG 50 и код исполнения 3KJ. Одного названия JOG недостаточно: в семействе встречаются разные поколения и варианты впускной системы. Перед заказом сопоставьте старую деталь по общей форме корпуса, расположению креплений, числу и направлению патрубков, конфигурации крышки и месту соединения с карбюратором. Если на скутере ранее меняли двигатель, карбюратор или впуск, ориентируйтесь на фактическую компоновку установленной техники.

• Тип детали: корпусной воздушный фильтр в сборе.
• Назначение: очистка воздуха перед его поступлением в карбюратор.
• Применение: скутер Yamaha JOG 50 в исполнении 3KJ.
• Оформление: черный корпус с декоративным рисунком под карбон.
• Конструкция: закрытый корпус, крышка и присоединительные патрубки.

Замена и установка

Перед монтажом очистите прилегающую зону, чтобы пыль не попала в открытый впуск. Проверьте состояние посадочного места у карбюратора, крепежа и хомутов. Патрубок должен надеваться без перекоса, а соединение — оставаться плотным по всей окружности. Не следует натягивать корпус за счет изгиба соединений: если отверстия крепления не совпадают или патрубок приходится заметно деформировать, необходимо повторно проверить соответствие версии 3KJ и положение детали.

После установки убедитесь, что крышка закрыта равномерно, корпус не касается подвижных или сильно нагревающихся деталей, а патрубки не пережаты. Неплотное соединение позволяет воздуху обходить фильтрующую часть, тогда как сильное загрязнение внутри корпуса ограничивает его поступление. Оба состояния могут отражаться на запуске, холостом ходе и реакции двигателя на газ, поэтому герметичность соединений и чистота фильтра требуют периодической проверки.

Когда целесообразна замена узла

Установка фильтра в сборе оправдана при трещинах корпуса, поврежденной крышке, затвердевших или разорванных патрубках, утраченных креплениях и следах попадания пыли за фильтрующую часть. Осмотр также нужен после продолжительной эксплуатации по запыленным дорогам или работ возле впуска. Интервал обслуживания выбирают по руководству скутера и фактическим условиям езды. Для корректного результата важно сохранить штатную схему впуска и не эксплуатировать двигатель с открытым соединением у карбюратора.
