Рычаг кикстартера прямой 4T CB125/150 GBX

Прямой рычаг кикстартера GBX для 4T CB125/150

Рычаг предназначен для ножного запуска четырехтактного мотоцикла: усилие от нажатия ногой передается на вал механизма кикстартера, который проворачивает двигатель перед запуском. Деталь подходит для ремонта техники, где штатно применяется прямой рычаг с каталожным обозначением CB125/150. Это наружная часть пускового механизма, поэтому ее состояние непосредственно влияет на удобство нажатия и уверенное взаимодействие с посадочным валом.

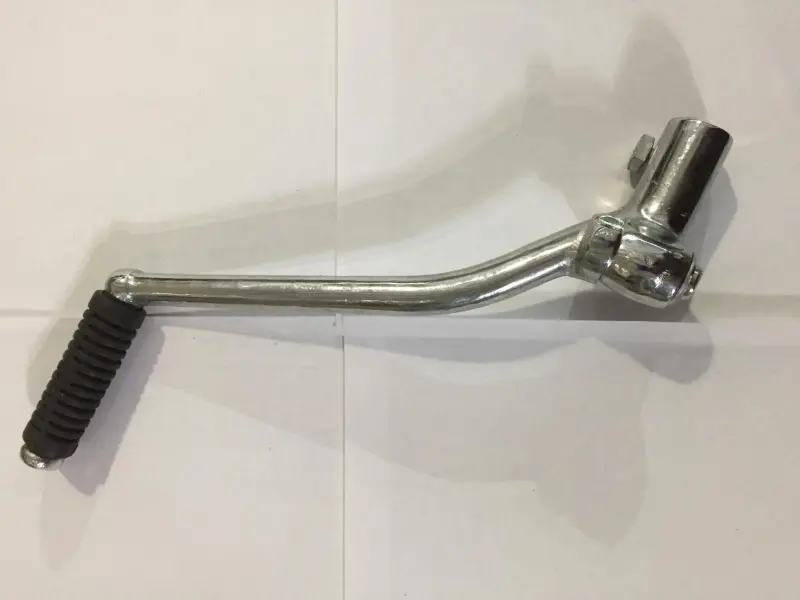

Конструкция включает длинное прямое плечо, узел крепления на валу и площадку для ноги с рифленой резиновой накладкой. Такая накладка делает контакт с обувью более устойчивым во время нажатия. У основания предусмотрено подвижное соединение, позволяющее изменять положение наружной части рычага. Светлое металлическое покрытие соответствует исполнению представленной детали. Геометрия без выраженного бокового выноса особенно важна при замене: расположение рычага должно обеспечивать свободный ход и не создавать контакта с крышкой двигателя, рамой, подножкой или другими соседними деталями.

Что проверить при подборе

• Семейство двигателя и обозначение модели. Позиция заявлена для четырехтактных CB125/150, однако одного объема двигателя недостаточно для точного выбора.
• Посадку на вал. Сравните диаметр посадочного места, профиль и количество шлицев со снятым рычагом. Соединение должно надеваться без перекоса и соответствовать валу по всей рабочей поверхности.
• Форму рычага. Эта версия имеет прямую геометрию. Если старая деталь изогнута либо заметно вынесена в сторону, необходимо отдельно проверить траекторию движения и расстояние до соседних частей мотоцикла.
• Положение крепежного зажима. Сверьте устройство основания, расположение стяжного болта и возможность установить рычаг под тем же начальным углом.
• Длину и положение площадки. Сопоставьте общую длину, изгибы и ориентацию опоры для ноги с демонтированной деталью, поскольку даже близкие по названию двигатели могут использовать разные исполнения.

Когда требуется замена

Новый рычаг устанавливают вместо детали с погнутым плечом, поврежденной посадкой, трещинами возле основания, чрезмерным люфтом в соединении или неудобно работающей опорой для ноги. Деформация меняет траекторию нажатия и может привести к касанию окружающих деталей. Изношенные шлицы ухудшают передачу усилия: рычаг начинает проворачиваться относительно вала или удерживается на нем недостаточно плотно. Перед заменой стоит осмотреть и сам вал кикстартера. Если его шлицевая часть также повреждена, установка одного нового рычага не устранит люфт.

Установка и проверка работы

Перед монтажом очистите посадочную часть вала и внутренний профиль крепления от загрязнений. Рычаг устанавливают в положении, которое дает удобную верхнюю точку для начала нажатия и достаточный ход вниз. Основание должно садиться ровно, без забивания и принудительного перекоса. После фиксации проверьте движение вручную по всей траектории: рычаг не должен задевать крышку двигателя, выпускную систему, подножку или раму, а подвижная часть должна занимать предусмотренное положение без заклинивания.

После первых пробных нажатий следует повторно проверить плотность посадки и отсутствие смещения на валу. Не стоит компенсировать несовпадение шлицев чрезмерным затягиванием зажима: правильная деталь соответствует посадке конструктивно. Если старый рычаг утрачен и сравнить его невозможно, для выбора нужны данные конкретного двигателя и фактические параметры вала, а также доступное пространство вокруг места установки.

Прямой рычаг кикстартера GBX подойдет для восстановления штатного ножного запуска на совместимом мотоцикле CB125/150. Тщательная сверка шлицевой посадки, геометрии и начального угла помогает получить корректный ход рычага и удобное нажатие без контакта с соседними частями техники.
