Комплект прокладок двигателя SEE для CG 125–150

Комплект прокладок двигателя SEE для CG 125–150

Набор предназначен для обслуживания и ремонта мотоциклетных двигателей семейства CG с обозначением 125–150. Прокладки размещаются между сопрягаемыми деталями мотора и уплотняют разъемные соединения после сборки. Они помогают удерживать масло и газы внутри соответствующих полостей, а также изолировать соседние зоны двигателя. Комплект удобен при разборке нескольких частей мотора: необходимые уплотнения можно подобрать из одного набора, не разыскивая каждую плоскую прокладку отдельно.

Назначение и конструкция набора

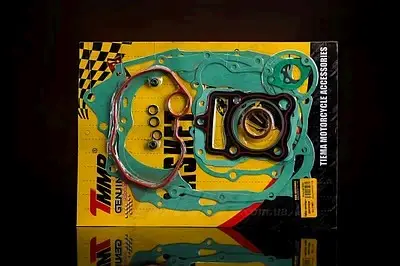

В комплект входят плоские прокладки разных контуров и несколько уплотнительных колец. Различия в форме, диаметре отверстий и расположении каналов соответствуют разным местам установки. Крупные детали используются на соединениях основных частей двигателя, а прокладки меньшего формата предназначены для отдельных крышек, патрубков и других разъемов. Точное назначение каждой позиции определяют при разборке конкретного мотора, сопоставляя ее с демонтированной деталью и посадочной плоскостью.

Прокладки требуются при капитальном ремонте, замене деталей цилиндропоршневой группы, снятии крышек и устранении течи через разъем корпуса. После длительной эксплуатации уплотнение может пересохнуть, продавиться, порваться либо потерять форму. Повторная установка поврежденной прокладки часто оставляет путь для масла, воздуха или газов. Новый комплект позволяет подготовить мотор к сборке и заменить уплотнения в тех соединениях, которые были раскрыты во время ремонта.

Как проверить совместимость

Обозначение CG 125–150 указывает на семейство и диапазон исполнения двигателя, но одного рабочего объема для выбора недостаточно. У моторов разных версий могут отличаться крышки, каналы, крепежные отверстия и очертания посадочных поверхностей. Перед заказом следует проверить тип двигателя и сопоставить детали набора со старыми прокладками. Особенно важны внешний контур, диаметр центральных проемов, число и положение отверстий под шпильки или болты, а также расположение масляных каналов.

• Серия: мотоциклетные двигатели CG 125–150.
• Тип товара: набор прокладок двигателя.
• Производитель: SEE.
• Формат: несколько прокладок и колец для разных разъемных соединений.

Если старая прокладка разрушилась при демонтаже, контур можно сверять непосредственно с очищенной посадочной плоскостью. Все отверстия должны совпадать без растягивания, подрезки и принудительного смещения детали. Прокладка не должна перекрывать предусмотренные конструкцией каналы. При заметном различии формы устанавливать ее нельзя, даже если заявленный объем двигателя находится в диапазоне 125–150.

Рекомендации по установке

Перед сборкой остатки прежней прокладки и загрязнения удаляют с обеих сопрягаемых поверхностей, не оставляя выступов и не повреждая плоскости. Посадочные места проверяют на царапины, заусенцы и деформацию. Новую прокладку укладывают ровно, совмещая каналы и крепежные отверстия. Герметизирующий состав применяют только там, где это предусмотрено инструкцией по ремонту конкретного двигателя.

Крепеж затягивают в последовательности и с моментом, установленными изготовителем мотора. Неравномерная или чрезмерная затяжка способна сместить прокладку, продавить ее край либо деформировать соединяемые детали. После сборки контролируют отсутствие подтеканий и постороннего подсоса в обслуженных соединениях. Комплект SEE подходит для плановой переборки или ремонта двигателя CG 125–150 при условии точного совпадения исполнения мотора и всех посадочных контуров.
