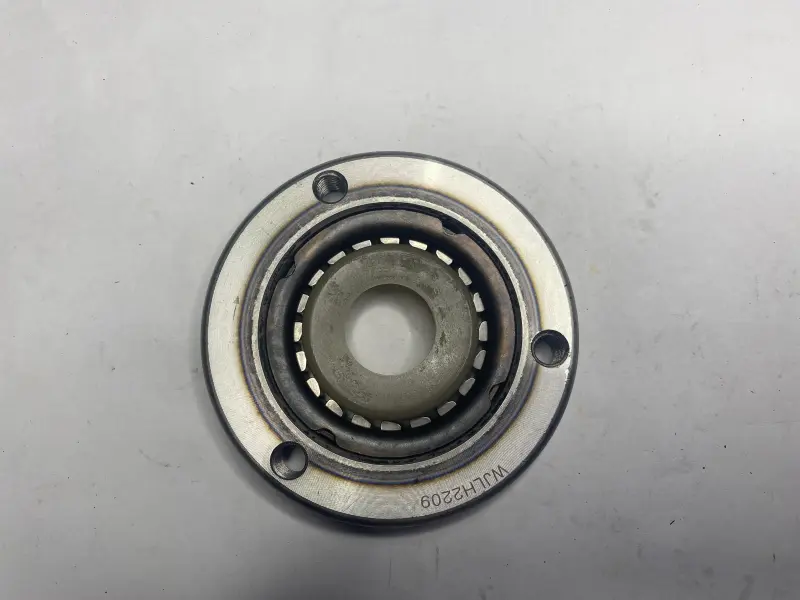

Обгонная муфта стартера 4T CG200/250 без шестерни, mod. A

Обгонная муфта стартера для двигателей CG200/250

Деталь предназначена для системы электрозапуска четырехтактных мотоциклетных двигателей семейства CG рабочим объемом 200 и 250 см³. Во время запуска она передает вращение от стартерного привода к двигателю, а после начала самостоятельной работы мотора разъединяет привод. Такой принцип позволяет стартеру прокрутить коленвал, но не заставляет его постоянно вращаться вместе с уже запущенным двигателем.

Эта модификация поставляется без шестерни. Она подходит для ремонта, при котором шестерня стартера остается исправной и требуется заменить именно муфту. Конструкция включает внутренний роликовый механизм и круглый корпус с тремя крепежными отверстиями. При подборе необходимо учитывать не только обозначения CG200 или CG250, но и исполнение имеющегося стартерного механизма: у двигателей одной серии встречаются детали с другой геометрией, числом креплений и комплектностью.

Работа детали в системе запуска

При включении электростартера муфта блокируется в рабочем направлении и передает крутящий момент на двигатель. Когда двигатель запускается и его частота вращения становится выше частоты стартерного привода, механизм переходит в свободный ход. Благодаря этому обратное усилие от работающего мотора не передается на стартер. Исправность муфты непосредственно влияет на то, будет ли вращение стартера превращаться в уверенное прокручивание двигателя.

Характерный повод проверить эту деталь — ситуация, когда электростартер слышно, но коленвал не прокручивается либо привод захватывает с задержкой и периодически проскальзывает. Также внимания требуют рывки, нестабильное зацепление и посторонний механический звук в момент пуска. Похожие симптомы могут возникать из-за шестерен, стартера, аккумулятора или других компонентов, поэтому перед заменой следует проверить систему запуска целиком.

Что сверить перед заказом

• Тип двигателя: четырехтактное исполнение семейства CG с объемом 200 или 250 см³.
• Назначение: муфта стартерного привода, а не деталь механизма сцепления трансмиссии.
• Комплектность: версия без шестерни; необходимая шестерня должна быть исправна и соответствовать устанавливаемой муфте.
• Конструкция: круглый корпус, внутренний роликовый механизм и три точки крепления.
• Исполнение: mod. A; геометрию корпуса, посадочные поверхности, расположение отверстий и сопряжение с шестерней нужно сопоставить со снятой деталью.

Для этой позиции заявлено применение на ряде мотоциклов с двигателями CG200/250, включая отдельные модели Honda CG, Lifan LF200, Shineray, Viper и Zongshen. Названия модели мотоцикла недостаточно для окончательного выбора: производители могли применять разные варианты стартера и ротора в зависимости от года и модификации. Надежнее проверить код двигателя и полностью сопоставить конструкцию старой муфты.

Рекомендации по установке

Монтаж выполняют после доступа к стартерному механизму двигателя. Перед сборкой проверяют состояние сопрягаемой шестерни, крепежа и посадочных поверхностей. На деталях не должно быть сколов, выраженной выработки, заусенцев или следов перекоса. Муфта должна свободно проворачиваться в одном направлении и надежно блокироваться в другом. Если шестерня имеет повреждения или чрезмерный люфт, установка новой муфты вместе с изношенной деталью не устранит причину неисправности.

Крепеж затягивают по схеме и с моментом, предусмотренными документацией конкретного двигателя. После сборки механизм проверяют вручную, а затем выполняют пробный запуск без продолжительного удержания стартера. Правильно подобранная муфта подходит для восстановления штатной работы электрозапуска без замены исправной шестерни.
