Панель приборов в сборе Zongshen WIND QT-16 EVO

Панель приборов Zongshen WIND QT-16 EVO в сборе

Приборная панель предназначена для скутера Zongshen WIND QT-16 соответствующей модификации. Она объединяет основные приборы и контрольные индикаторы перед водителем, позволяя во время движения следить за скоростью, пройденным расстоянием, уровнем топлива и состоянием включенных функций. Деталь подходит для восстановления штатного оснащения после повреждения корпуса, защитного стекла, шкал, стрелочных механизмов или встроенной индикации.

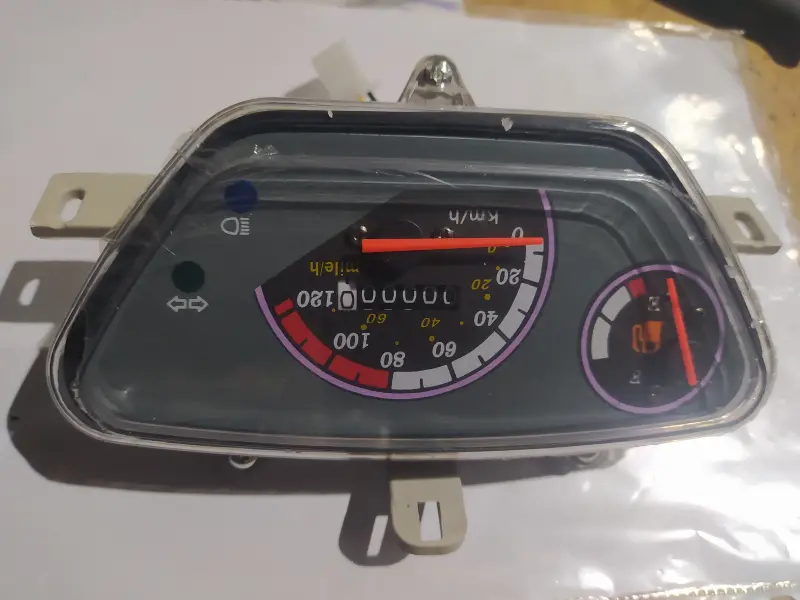

Панель выполнена в общем фигурном корпусе с прозрачной лицевой частью. Центральное место занимает крупный аналоговый спидометр с красной стрелкой. На циферблате нанесены шкалы скорости в километрах и милях в час, а также предусмотрен механический счетчик пробега. Справа расположен отдельный стрелочный указатель уровня топлива с обозначениями пустого и полного бака. Такая компоновка разделяет основные показания и помогает быстро считывать их без переключения режимов.

Приборы и контрольная индикация

• аналоговый спидометр показывает текущую скорость движения;
• счетчик пробега фиксирует пройденное расстояние;
• отдельный стрелочный указатель сообщает об уровне топлива;
• контрольный символ дальнего света напоминает о включенном режиме фары;
• индикатор указателей поворота помогает контролировать работу сигнализации маневра;
• прозрачная лицевая часть закрывает циферблаты и стрелки от прямого контакта с пылью и случайных прикосновений.

Корпус имеет несколько вынесенных крепежных ушек с продолговатыми отверстиями. Они служат для фиксации панели в штатной зоне облицовки. Форма корпуса, расположение креплений и компоновка циферблатов рассчитаны на соответствующее исполнение WIND QT-16, поэтому деталь следует выбирать как модельную, а не универсальную. Даже у внешне близких скутеров могут отличаться контур посадочного места, точки крепления, подключение индикаторов и способ передачи сигнала скорости.

Что проверить перед выбором

Перед заказом сопоставьте модификацию скутера со старой панелью. Проверьте общий контур корпуса, количество и положение крепежных ушек, форму отверстий, расположение спидометра и топливного указателя. Отдельно сравните разъемы, число контактов, назначение проводов и соединение привода или датчика скорости. Если прежняя панель уже демонтирована, сохраните ее до завершения подбора: это позволит без догадок сверить посадку и подключения.

Обозначение EVO относится к исполнению панели и имеет значение при подборе. Для WIND QT-16 также встречаются другие варианты, включая ST, которые нельзя считать взаимозаменяемыми только по названию модели скутера. Совпадение внешнего контура не подтверждает одинаковую распиновку или крепление, поэтому сравнение должно охватывать лицевую и тыльную стороны детали.

Установка и проверка работы

Монтаж выполняют после снятия передней облицовки и безопасного отключения питания скутера. Панель устанавливают без перекоса, совмещают крепежные точки и подключают штатные соединения согласно схеме конкретной модификации. Крепеж затягивают равномерно, не создавая лишнего усилия на ушках и корпусе. Провода укладывают так, чтобы их не пережимала облицовка и они не мешали рулевому управлению.

После установки необходимо проверить движение стрелки спидометра, работу счетчика пробега, показания уровня топлива, подсветку и каждую контрольную лампу. Проверку указателей поворота и дальнего света удобно провести до окончательной сборки облицовки. Если показания отсутствуют или отдельная индикация работает неправильно, сначала проверяют соответствие подключений и состояние ответных разъемов скутера. Панель подходит для планового ремонта приборной зоны Zongshen WIND QT-16 EVO и помогает вернуть водителю полный набор штатных показаний в едином корпусе.
