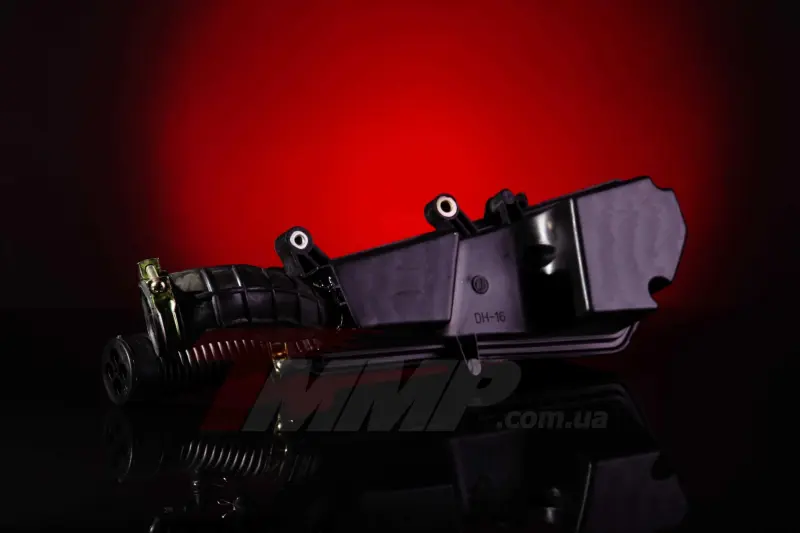

Воздушный фильтр в сборе 4T GY6 50 для 10″ колеса, поролоновый, с воздухозаборником

Воздушный фильтр в сборе 4T GY6 50 с воздухозаборником

Узел предназначен для четырехтактных скутеров с двигателем семейства GY6 50 и компоновкой под 10-дюймовое колесо. Он устанавливается во впускном тракте перед карбюратором: поступающий воздух проходит через поролоновый фильтр, а корпус направляет очищенный поток к двигателю. Такая конструкция ограничивает попадание дорожной пыли и других загрязнений во впуск, поэтому исправность корпуса, фильтра и всех соединений непосредственно влияет на нормальную работу скутера.

Фильтр выполнен в сборе и дополнен воздухозаборником. Это практичный вариант для ремонта, когда требуется заменить не только загрязненный поролон, но и корпус с присоединительными участками. Продолговатая форма соответствует размещению воздушного короба рядом с двигателем и задним колесом. Конструкция имеет точки крепления, соединительный патрубок и отдельный канал забора воздуха. При монтаже каждый участок должен занять штатное положение без перекоса, натяжения и контакта с колесом или подвижными деталями подвески.

Когда требуется замена

Причиной установки нового узла может быть треснувший или деформированный корпус, поврежденные крепления, неплотное соединение с карбюратором, утраченная часть воздухозаборника либо изношенный поролон. Загрязненный фильтр ограничивает поток воздуха, а разрывы, щели и плохо затянутые соединения позволяют воздуху обходить фильтрующую часть. В обоих случаях впуск перестает работать в предусмотренном режиме. При осмотре стоит оценивать весь тракт целиком, а не только состояние поролона: целостность короба и плотность стыков не менее важны для защиты двигателя от пыли.

Что проверить при подборе

• Тип двигателя: деталь рассчитана на четырехтактную конфигурацию GY6 50. Одного внешнего сходства с коробом другого скутера недостаточно.
• Размер колеса: исполнение предназначено для компоновки с 10-дюймовым колесом. У версий с другим диаметром колеса форма корпуса и расположение креплений могут отличаться.
• Геометрия корпуса: сравните длину и очертания старого короба, положение крышки, изгиб воздухозаборника и свободное пространство возле двигателя, пластика и колеса.
• Крепежные точки: количество, направление и расположение монтажных проушин должны совпадать со штатными местами на раме или кронштейне.
• Подключение к впуску: проверьте направление соединительного патрубка, его посадку на карбюратор и расположение предусмотренных штуцеров для шлангов. Все подключения сохраняют штатную схему конкретного скутера.

Рекомендации по установке и обслуживанию

Перед монтажом очистите прилегающую зону от песка и пыли, чтобы загрязнения не попали в открытый впуск. Корпус сначала размещают на штатных креплениях, затем без перекручивания соединяют патрубок с карбюратором и восстанавливают исходное подключение шлангов. Хомут должен равномерно обжимать соединение, а крепеж — удерживать короб без деформации. После сборки проверьте плотность крышки и стыков, надежность фиксации, отсутствие пережатых шлангов и достаточный зазор до колеса, подвески и облицовки.

Поролоновую часть необходимо осматривать во время планового обслуживания скутера. Пыль, разрушение структуры, разрывы или потеря формы служат основанием для очистки либо замены в соответствии с руководством по обслуживанию конкретной модели. Нельзя оставлять корпус открытым или запускать двигатель с неплотно установленным фильтром: воздух должен поступать через предусмотренный канал и проходить через поролон. Точная сверка конструкции со снятой деталью до начала монтажа помогает выбрать подходящее исполнение и восстановить штатную компоновку впуска без переделок.
