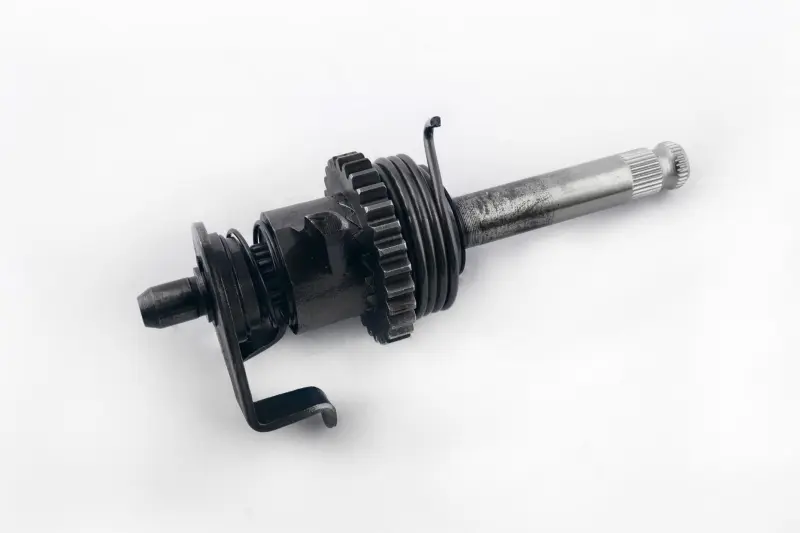

Вал кикстартера 4T CB/CG125/150 в сборе

Вал кикстартера 4T CB/CG125/150 в сборе

Вал кикстартера служит для восстановления механического запуска четырёхтактного мотоциклетного двигателя семейства CB/CG125/150. Узел установлен внутри механизма кикстартера и при нажатии на заводную лапку передаёт движение к пусковым шестерням двигателя. Если штатный ручной запуск перестал работать правильно, замена изношенного или повреждённого вала позволяет вернуть механизму нормальное зацепление и стабильный ход.

Деталь поставляется в сборе и объединяет вал, зубчатый элемент и возвратную часть механизма. Такое исполнение удобно при ремонте: не приходится отдельно подбирать составляющие изношенного узла и согласовывать их между собой. Наружная шлицевая часть предназначена для соединения с заводной лапкой, а остальные элементы работают внутри пускового механизма.

Когда требуется замена

Вал меняют при повреждении шлицев, деформации, износе зубчатой части или нарушении работы возвратного механизма. На неисправность могут указывать нестабильный ход лапки, отсутствие привычного сопротивления при нажатии, неполная передача усилия к пусковым шестерням либо отказ механизма возвращаться в исходное положение. В каждом из этих случаев важно оценить состояние всего узла, поскольку работа нового вала зависит и от исправности сопряжённых деталей.

Во время разборки осмотрите шестерни, которые входят с валом в зацепление, его посадочные места и саму кикстартерную лапку. Если соседние детали имеют выраженный износ или повреждения, замена только вала не устранит причину неправильной работы. Комплексная проверка помогает восстановить ручной запуск без повторной разборки двигателя из-за оставшегося дефекта.

Как подобрать вал

Обозначение CB/CG125/150 используется для разных моделей и модификаций мотоциклетных двигателей, поэтому одного указания на 125 или 150 для точного подбора недостаточно. Перед покупкой внимательно сопоставьте новый узел со снятой деталью. Должны соответствовать расположение и форма рабочих элементов, наружные шлицы под заводную лапку, посадочные поверхности, конфигурация шестерни и устройство возвратной части.

Дополнительно сравните исполнение картера, количество и форму зубьев сопрягаемых шестерён, положение ограничителей и геометрию возвратного механизма. Такая проверка особенно важна для двигателя, который уже ремонтировался, а также для мотоцикла, собранного на базе распространённого китайского мотора. Фактическое исполнение установленного узла в этом случае точнее указывает на совместимость, чем общее обозначение семейства двигателя.

Установка и проверка работы

Вал устанавливают при разборке соответствующей части двигателя, соблюдая штатную последовательность демонтажа и сборки механизма. Перед монтажом очистите и осмотрите посадочные места и убедитесь, что сопряжённые элементы не препятствуют правильной установке. Возвратную часть и зубчатый элемент необходимо расположить так же, как на снятом исправном узле, с учётом положения ограничителей и зацепления шестерён.

После сборки проверьте работу механизма до эксплуатации мотоцикла. Вал должен свободно двигаться в посадочных местах, кикстартер — правильно входить в зацепление, а возвратный механизм — уверенно возвращать лапку в исходное положение. При точном соответствии версии двигателя этот узел подходит как для планового ремонта, так и для восстановления неработающего штатного ручного запуска.
