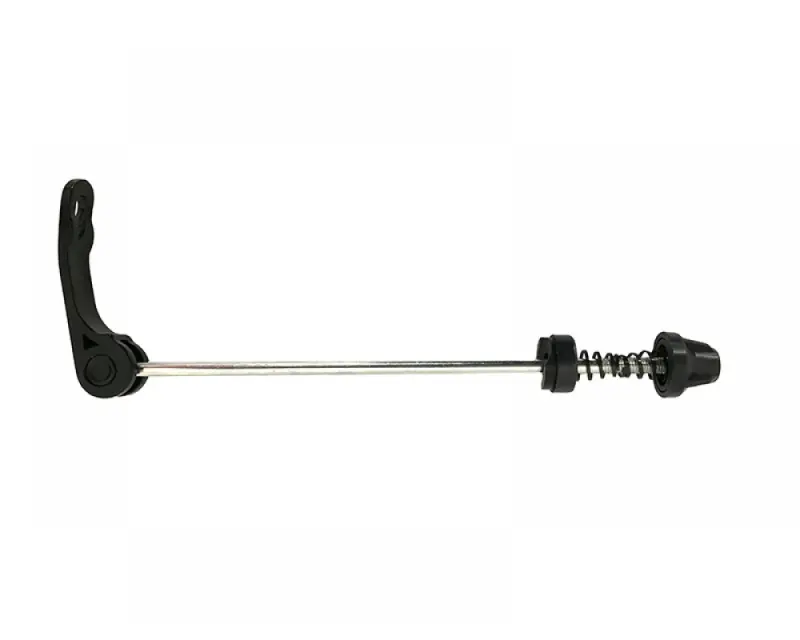

Эксцентрик задней втулки Kenli KL-801R

Эксцентрик задней втулки Kenli KL-801R

Эксцентрик KL-801R предназначен для фиксации заднего велосипедного колеса во втулке и дропаутах рамы. Это быстросъемный зажим с рычагом: он позволяет снимать и устанавливать колесо без обычных наружных осевых гаек. Такая конструкция удобна при замене камеры или покрышки, обслуживании трансмиссии, перевозке велосипеда и других работах, для которых требуется демонтировать заднее колесо.

Назначение и принцип работы

Стержень эксцентрика проходит через полую ось совместимой задней втулки. На одной стороне находится рычаг с кулачковым механизмом, на противоположной — регулировочная гайка. При закрытии рычага механизм создает осевое натяжение и прижимает втулку к дропаутам рамы. Гайкой предварительно настраивают усилие закрытия, а рычаг выполняет окончательную фиксацию. Его нельзя использовать как обычную поворотную ручку для завинчивания: надежный зажим возникает именно при переводе правильно отрегулированного рычага из открытого положения в закрытое.

Модель KL-801R рассчитана на заднее колесо. Это принципиально при подборе: задние эксцентрики обычно длиннее передних, поскольку проходят через более широкую заднюю втулку. Деталь относится к велосипедным осям и эксцентрикам и применяется только с втулкой, конструкция которой предусматривает полую ось под быстросъемный стержень.

Что проверить перед покупкой

• Тип крепления втулки. Нужна задняя втулка под классический быстросъемный эксцентрик. Деталь не заменяет сквозную ось и не предназначена для втулок со сплошной резьбовой осью и наружными гайками.
• Монтажную длину. Сравните общую длину нового зажима и рабочую часть стержня со снятым эксцентриком, а также учтите ширину втулки и дропаутов. В карточках KL-801R встречаются разные значения длины, поэтому ориентироваться только на число из стороннего описания не следует.
• Диаметр стержня. Он должен свободно проходить через полую ось втулки без принудительной запрессовки и чрезмерного бокового люфта.
• Состояние посадочных поверхностей. Дропауты рамы и торцы втулки должны быть чистыми, ровными и не иметь повреждений, мешающих полному прилеганию.
• Свободное место для рычага. В закрытом положении рычаг не должен соприкасаться с рамой, переключателем, тормозным механизмом или другими деталями.

Установка и регулировка

Перед монтажом переведите рычаг в открытое положение и проведите стержень через полую ось задней втулки. Конические пружины эксцентрикового механизма устанавливаются узкими концами к втулке. Затем полностью посадите колесо в дропауты рамы и отрегулируйте гайку так, чтобы при закрытии рычага появлялось отчетливое сопротивление. Если рычаг закрывается практически без усилия, гайку нужно немного подтянуть; если его невозможно довести до конечного положения, настройку следует ослабить. Регулировку выполняют небольшими шагами при открытом рычаге.

После фиксации проверьте, что колесо установлено по центру рамы, не смещается в дропаутах и вращается без зацепов. Закрытый рычаг располагают вдоль рамы в положении, где он не сможет случайно задеть окружающие предметы. Для велосипеда с дисковым тормозом дополнительно контролируют положение ротора относительно колодок, а с ободным — расположение обода между тормозными колодками.

Практические преимущества

• Рычажный кулачковый механизм ускоряет снятие заднего колеса при ремонте камеры, покрышки или обслуживании велосипеда.
• Регулировочная гайка позволяет настроить необходимое усилие закрытия под конкретное сочетание втулки и дропаутов.
• Конструкция KL-801R предназначена именно для задней втулки, поэтому служит подходящей отправной точкой при замене заднего быстросъемного зажима того же типа.

После каждой установки колеса и перед поездкой убедитесь, что рычаг полностью закрыт, втулка плотно сидит в дропаутах, а колесо не имеет бокового смещения. Если рычаг, стержень, гайка или посадочные поверхности деформированы, имеют поврежденную резьбу либо не позволяют получить устойчивый зажим, эксцентрик необходимо заменить до дальнейшего использования велосипеда.
