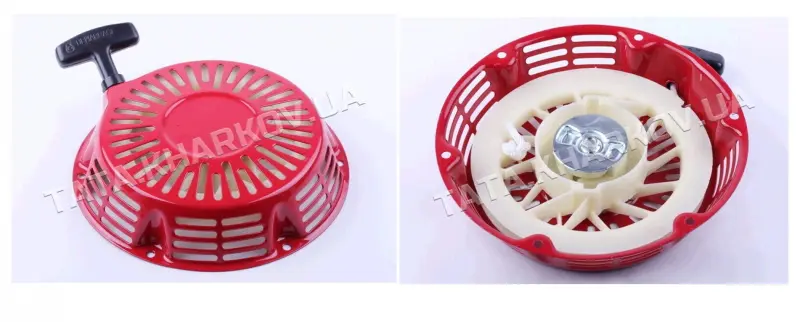

Стартер ручной в сборе для двигателя 188F, 9/13 л.с., Ø215 мм, ST

Ручной стартер в сборе для двигателя 188F

Узел предназначен для ручного запуска бензинового двигателя: движение рукоятки через вытягиваемый шнур приводит во вращение барабан, механизм зацепления кратковременно соединяется с ответной частью на двигателе и помогает провернуть коленчатый вал. После отпускания рукоятки возвратная пружина сматывает шнур обратно. Такой стартер применяют на мотоблоках и бензогенераторах с двигателем 188F, когда штатный механизм изношен, поврежден или перестал нормально возвращать шнур.

Основные параметры и назначение

Исполнение рассчитано на двигатель серии 188F и заявлено для оборудования мощностью 9/13 л. с. Наружный диаметр корпуса составляет 215 мм. Стартер представляет собой собранный механизм: в корпусе установлены барабан со шнуром, возвратный механизм и детали зацепления, снаружи выведена рукоятка. Формат в сборе удобен при ремонте, когда требуется заменить весь механизм запуска, а не подбирать по отдельности шнур, пружину, барабан и другие внутренние детали.

Во время запуска шнур должен вытягиваться без закусывания, механизм — входить в зацепление с ответной частью, а после отпускания рукоятка должна возвращаться к корпусу. Поводом для замены могут быть оборванный или не возвращающийся шнур, рывки при вытягивании, проскальзывание зацепления, повреждение барабана либо возвратной пружины. Эти признаки помогают оценить состояние старого стартера, но перед заказом необходимо исключить неисправности других деталей двигателя.

Что проверить перед выбором

• Серию двигателя: обозначение 188F должно соответствовать установленному мотору. Названия мотоблока или генератора недостаточно, поскольку на одной модели техники могут использоваться разные двигатели.
• Наружный диаметр: для этой версии указан размер 215 мм. Его сравнивают с корпусом снятого стартера по одинаковым точкам измерения.
• Крепление: сопоставьте количество и положение крепежных отверстий, форму посадочной части, направление выхода шнура и доступное место возле кожуха двигателя.
• Ответную часть: геометрия механизма зацепления должна подходить к пусковому стакану на двигателе. Внешне похожие стартеры разных исполнений могут не входить в зацепление или не становиться на штатное место.
• Исполнение старого механизма: сравните общую форму корпуса, расположение рукоятки в установленном положении и глубину посадки. Мощность двигателя сама по себе не подтверждает полное совпадение.

Установка и проверка работы

Перед монтажом двигатель останавливают и дают ему остыть. Старый стартер снимают, сохраняя штатный крепеж, затем очищают посадочную поверхность от загрязнений. Новый корпус устанавливают без перекоса и без принудительного совмещения деталей; отверстия должны совпасть свободно. Крепеж затягивают равномерно, не добавляя неподтвержденных прокладок или проставок, которые способны изменить положение механизма относительно пускового стакана.

После установки сначала плавно вытяните шнур на небольшую длину. Рукоятка должна двигаться без заеданий, шнур — возвращаться в корпус, а зацепление — срабатывать без холостых рывков. Не отпускайте рукоятку резко в крайнем положении: сопровождайте ее рукой до возврата. Если корпус смещается, шнур трет о край выхода или механизм не захватывает ответную часть, запуск прекращают и повторно проверяют посадку и совместимость.

Модель подходит для ремонта системы ручного запуска мотоблока или бензогенератора с двигателем 188F при подтвержденном диаметре 215 мм. Точное сопоставление двигателя, крепежа и пускового стакана до монтажа помогает выбрать подходящее исполнение и восстановить штатный способ запуска техники.
