Прокладка правой крышки двигателя СВВ180 ST

Прокладка правой крышки двигателя СВВ180 ST

Профильная прокладка предназначена для установки между правой крышкой и сопрягаемой поверхностью двигателя СВВ180 ST. Она повторяет сложный контур соединения и перекрывает стык по всему периметру. После затяжки крепежа прокладка участвует в уплотнении разъема, помогая удерживать моторное масло внутри корпуса. Такая деталь нужна при ремонте двигателя, снятии правой крышки либо устранении течи в месте ее прилегания.

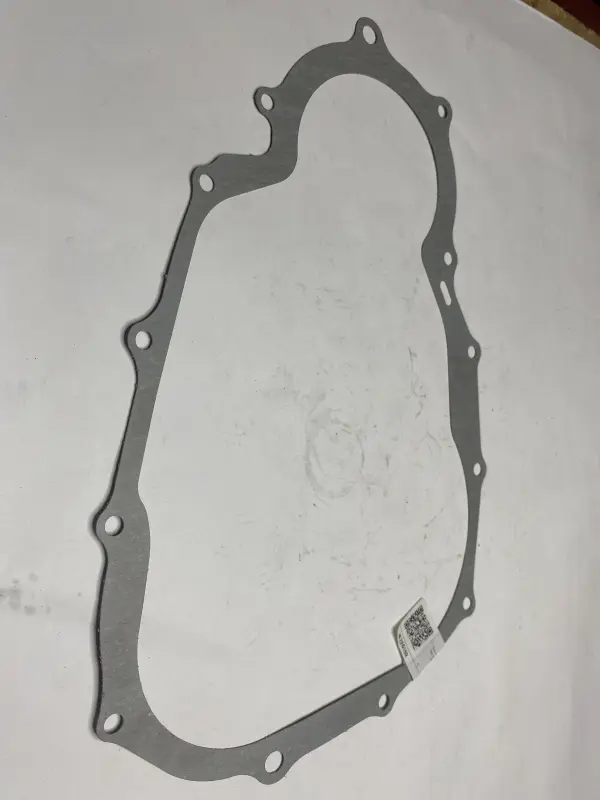

Прокладка выполнена как цельная плоская деталь с большим внутренним вырезом. По периметру расположены крепежные отверстия, а на правой стороне предусмотрены дополнительные узкие проемы. Форма несимметрична, поэтому при установке важны правильная ориентация и точное совпадение всех отверстий с крышкой и корпусом. Контур рассчитан именно для правой стороны двигателя с обозначением СВВ180 ST; похожая прокладка для другого двигателя или противоположной крышки может отличаться расположением выступов, изгибов и точек крепления.

Когда требуется замена

Новую прокладку устанавливают при разборке соединения, если прежняя деталь порвалась, расслоилась, получила заломы либо прилипла к поверхностям и повредилась во время снятия крышки. Еще один типичный повод — следы масла непосредственно по линии стыка правой крышки. Перед ремонтом следует определить источник течи: масло может растекаться по корпусу сверху или попадать на него из соседнего соединения, поэтому влажный участок возле крышки сам по себе не всегда указывает на повреждение этой прокладки.

Как проверить совместимость

• Обозначение двигателя: деталь подбирается для СВВ180 ST; совпадение только рабочего объема мотоцикла недостаточно.
• Сторона установки: это прокладка правой крышки, а не левой части корпуса и не крышки головки цилиндра.
• Наружный контур: сравните все изгибы, выступы и сужения с демонтированной деталью или плоскостью крышки.
• Крепежные точки: количество и расположение круглых отверстий должны совпадать без растягивания и подрезки.
• Дополнительные проемы: узкие отверстия на боковой части также должны соответствовать каналам и элементам конкретной крышки.

Перед установкой обе сопрягаемые поверхности очищают от остатков прежней прокладки и загрязнений, не повреждая плоскости. На них не должно оставаться фрагментов, способных создать локальный зазор. Саму прокладку укладывают ровно, без складок, надрывов и перекрытия отверстий. Крышку подводят к корпусу без смещения детали, а крепеж затягивают постепенно в последовательности и с усилием, предусмотренными руководством по обслуживанию конкретного двигателя. Чрезмерная или неравномерная затяжка способна деформировать крышку и ухудшить уплотнение.

После сборки полезно очистить наружную поверхность стыка, запустить двигатель и проверить периметр крышки на свежие следы масла. Если соединение остается сухим, а прокладка нигде не выступает и не смещена, крышка установлена корректно. Для уверенного подбора до начала ремонта сопоставьте обозначение СВВ180 ST, правую сторону установки, полный контур и каждое отверстие: это надежнее, чем ориентироваться только на внешний размер детали или объем двигателя.
